Соединительная муфта холодной усадки SOJ 12-24 кВ
Применение
Предъизготовленная кабельная муфта для одножильных или трехжильных кабелей с изоляцией из сшитого полиэтилена или этиленпропиленового каучука и алюминиевой или медной жилой на напряжение 12-24 кВ.
Конструкция
Корпус соединительной муфты выполнен из резины и состоит из трех слоев: проводящий внешний слой, изолирующий слой и проводящий внутренний слой. В комплект входят все необходимые крепежные материалы.
Корпус соединительной муфты перед установкой предварительно расширяется пластиковыми вставками. После подключения кабелей и центрирования соединительной муфты вставки удаляются. Таким образом корпус соединительной муфты обеспечивает плотное облегание изоляции кабеля и реагирует на изменения параметров кабеля в ходе нагрузки.
Необходимо использовать следующие комплекты:
SOJ CSS
В комплект входят внешняя оболочка холодной усадки и соединители со срезаемыми болтами для проводника и экрана.
SOJ CS
В комплект входит внешняя оболочка холодной усадки. Соединители не входят в комплект поставки.
Примечания
− В случае кабелей сечением 16-35 мм² адаптер заказывается отдельно
− WIM 3 используется в качестве дополнения при соединении трехжильного водонепроницаемого кабеля
Перечень одножильных/трехжильных кабелей: SOJ 121-1, SOJ 121-3, SOJ 122-1, SOJ 122-3, SOJ 123-1, SOJ 123-3, SOJ 124-1, SOJ 124-3, SOJ 125-1, SOJ 241-1, SOJ 241-3, SOJ 242-1, SOJ 242-3, SOJ 243-1, SOJ 243-3, SOJ 244-1

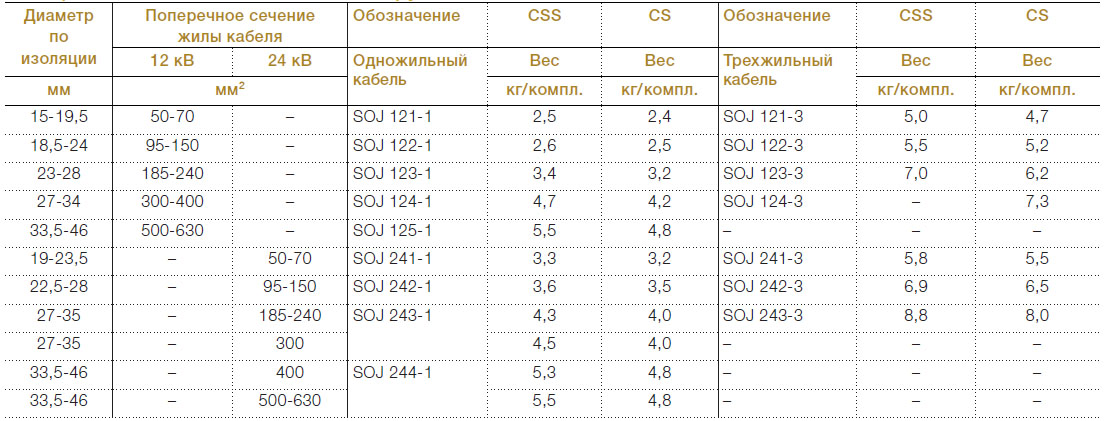

Технические характеристики соединительных муфт SOJ 12-24 кВ
Дополнительные принадлежности, которые заказываются отдельно
Adapter
TS
WIM
SH-SKRM
| Принадлежности | Применение | SOJ CSS | SOJ CS |
| Adapter | Кабели различных размеров | X | X |
| TS | Дополнительный комплект для трехжильных кабелей с сегментированной жилой | X | X |
| WIM 3 | Герметизация от влаги | X | X |
| SH-SKRM | Болтовой разъем | - | X |
| JSA 10-13 | Кабели с медным ленточным экраном | X | X |
| JSA 14-16 | Кабели с экраном из алюминиевой фольги | X | X |
