Соединительная муфта с радиальной герметизацией кабеля SOJ 12-24 кВ
Применение
Предъизготовленная кабельная муфта для одножильных или трехжильных кабелей с изоляцией из сшитого полиэтилена или этиленпропиленового каучука и алюминиевой или медной жилой и алюминиевой фольгой для радиальной герметизации кабеля на напряжение 12-24 кВ.

Стандарты
Удовлетворяет следующим требованиям:
− CENELEC, HD 629.1 S1
− SS 424 14 45, издание 1
− VDE 0278
− KEMA S8
− IEEE 404 1993
Конструкция
Корпус соединительной муфты выполнен из резины и состоит из трех слоев: проводящий внешний слой, изолирующий слой и проводящий внутренний слой. В комплект входят все необходимые крепежные материалы.

Корпус соединительной муфты перед установкой предварительно расширяется пластиковыми вставками. После подключения кабелей и центрирования соединительной муфты вставки удаляются. Таким образом корпус соединительной муфты обеспечивает плотное облегание изоляции кабеля и реагирует на изменения параметров кабеля в ходе нагрузки.

Необходимо использовать следующие комплекты:
SOJ CSWS
Используется для водонепроницаемого соединения одножильных кабелей с медным проволочным экраном. В комплект входят внешняя оболочка холодной усадки, трубка из алюминиевой фольги и соединители для проводника и экрана.

SOJ RWI
Используется для соединения трех одножильных кабелей типа Prysmian WISKITM или аналогов. В комплект входят медные оплетки для соединения экранов, трубки из алюминиевой фольги для радиальной герметизации кабеля
и внешняя оболочка RULLE. Соединители и материалы для соединения отдельного заземляющего провода в комплект не входят.

SOJ RWIT
Используется для соединения трех одножильных кабелей типа Prysmian WISKITM или аналогов. В комплект входят медные оплетки для соединения экранов, система STOP для обеспечения продольной герметизации и внешняя оболочка RULLE. Соединители и материалы для подсоединения отдельного заземляющего провода в комплект не входят.

Примечание
− В случае кабелей сечением 16-35 мм² адаптер заказывается отдельно.
Перечень одножильных / трех одножильных кабелей: SOJ 121-1 50, SOJ 121-31, SOJ 122-1 95 150, SOJ 122-31, SOJ 123-1 240, SOJ 123-31, SOJ  124-1 400, SOJ 125-1 630, SOJ 241-1 50, SOJ 241-31, SOJ 242-1 95 150, SOJ 242-31, SOJ 243-1 240, SOJ 244-1 400, SOJ 244-1 630

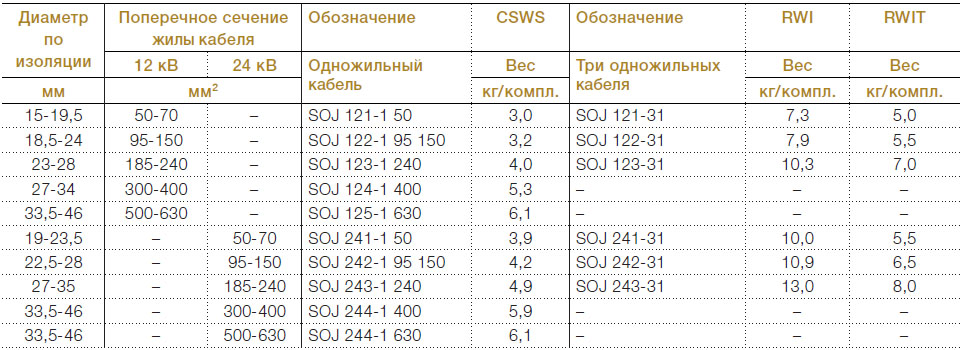

Технические характеристики соединительных муфт SOJ 12-24 кВ


Дополнительные принадлежности, которые заказываются отдельно
Adapter
TS
SH-SKRM
ПринадлежностиПрименениеSOJ CSWSSOJ RWISOJ RWIT
AdapterКомплект адаптеров для кабелей различных размеровXXX
TSКомплект для кабелей с сегментированной жилой-XX
SH-SKRMБолтовой разъем
-
X
X
