Гибкий кабель управления TKD PVC-JZ OZ-YCY 300-500V PVC-JB OB-YCY 0,6-1V



Применение:
Используется в качестве контрольного и соединительного кабеля управления в машиностроении, для постоянной прокладки и гибкого присоединения в свободном движении, без растягивающей нагрузки , без принудительного управления движением. Применяется для прокладки в сухих и влажных помещениях, но не снаружи и не для прокладки в земле. Он может использоваться на открытом воздухе только с УФ-защитой.

Особенности:
• Испытательное напряжение 4 кВ .
• Устойчив к воздействию кислот, щелочей и некоторых масел .
• Отсутствие кремнийорганической резины (при производстве).
• Имеет высокий уровень защиты от механических повреждений и электромагнитных воздействий (благодаря стальной оплетке и внутренней оболочке)

Характеристики гибкого кабеля управления TKD PVC-JZ OZ-YCY 300-500V PVC-JB OB-YCY 0,6-1V
проводник:
медный гибкий тонкопроволочный
структура:
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5
изоляция:
ПВХ
маркировка жил:
JZ/OZ согл. DIN VDE 0293 черные жилы с белой
цифр.маркировкой, без или с желто-зеленой жилой;
JB/OB до 5 жил цветные жилы согласно DIN VDE
0293-308,от 6 жил согл.кода цветов TKD, без или с
желто-зеленой жилой
способ скрутки:
послойный повив жил с оптимальными шагами
скрутки
материал вн.оболочки
ПВХ
общий экран
из оцинкованой стальной проволоки, плотность
покрытия около 85%.
внешняя оболочка:
ПВХ
цвет оболочки:
прозрачный
номинальное напряжение:
JZ/OZ: Uo/U 300/500 В; JB/OB: Uo/U 0,6/1 кВ
испытательное напряжение:
4 кВ
Cопротивление проводника:
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5
сопротивление изоляции
не менее 20 MΩ x км
Допустимые токовые
нагрузки
согл. DIN VDE, см. таблицу технических указаний
Мин. радиус изгиба
неподвижно
6 x диаметр кабеля
Мин. радиус изгиба подвижно:
15 x диаметр кабеля
температура стационарно:
-30 °C / +80 °C
температура подвижно:
-5 °C / +70 °C
макс. температура на
проводнике
+ 70 °C при работе; +150 °C в случае короткого
замыкания
свойства изоляции
самозатухающая, не распространяет горение согл.
IEC 60332-1.
стандарт:
согласно DIN VDE 0245, 0250 и 0281

Примечание:
• Соответствует RoHS.
• Кабель соответствует директиве 2006/95/EС CE ("Директива по низкому напряжению").
• Не допускается хранение во влажных помещениях и на открытом воздухе.
• JZ/OZ: 300/500 В, JB/OB: 0,6/1 кВ (от сечения 25 мм²)
• Возможна поставка кабеля определенного цвета и размера по запросу.

Характеристики гибкого кабеля управления TKD PVC-JZ OZ-YCY 300-500V PVC-JB OB-YCY 0,6-1V

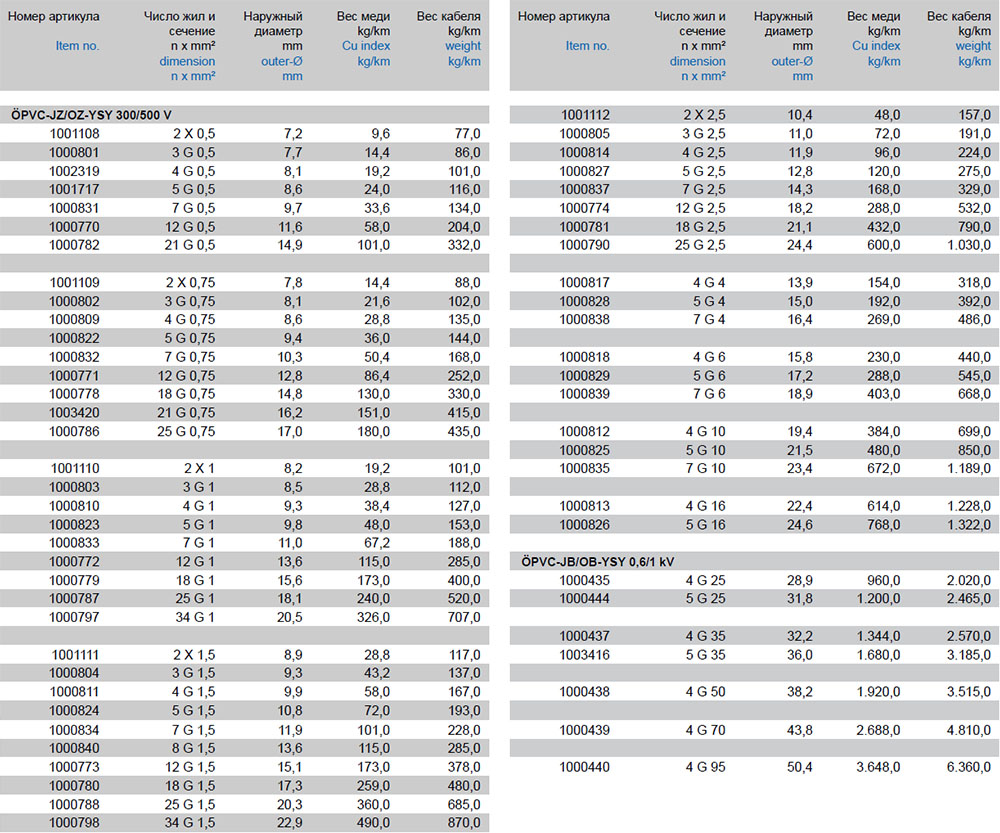

Модели гибкого кабеля управления TKD PVC-JZ OZ-YCY 300-500V PVC-JB OB-YCY 0,6-1V:
1001108, 1000801, 1002319, 1001717, 1000831, 1000770, 1000782, 1001109, 1000802, 1000809, 1000822, 1000832, 1000771, 1000778, 1003420, 1000786, 1001110, 1000803, 1000810, 1000823, 1000833, 1000772, 1000779, 1000787, 1000797, 1001111, 1000804, 1000811, 1000824, 1000834, 1000840, 1000773, 1000780, 1000788, 1000798, 1001112, 1000805, 1000814, 1000827, 1000837, 1000774, 1000781, 1000790, 1000817, 1000828, 1000838, 1000818, 1000829, 1000839, 1000812, 1000825, 1000835, 1000813, 1000826, 1000435, 1000444, 1000437, 1003416, 1000438, 1000439, 1000440
