Концевая муфта для наружной и внутренней установки SOT SCL 12-36 кВ
Применение
Предъизготовленная концевая кабельная муфта для одножильных или трехжильных кабелей с изоляцией из сшитого полиэтилена или этиленпропиленового каучука и алюминиевой или медной жилой на напряжение 12-36 кВ. Муфты для установки внутри помещения также можно устанавливать в помещениях с высокой влажностью*.

Стандарты
Удовлетворяет следующим требованиям:
− SS 424 14 45, издание 1
− IEEE 48 1996
− CENELEC HD 629.1

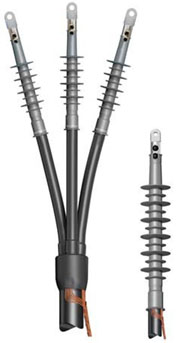

SOT, одножильный и трехжильный кабель для наружной установки

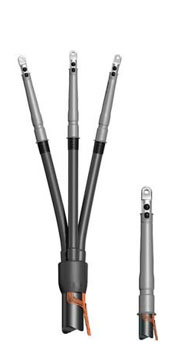

SOT, одножильный и трехжильный кабель для внутренней установки
Конструкция
Предъизготовленная концевая кабельная муфта из силиконовой резины с интегрированным слоем для контроля поля и верхним уплотнением. Муфты для наружной установки оснащены долговечными юбками для увеличения длины пути тока утечки.

Концевые муфты поставляются в комплектах для одножи- льных или трехжильных кабеляей. В состав комплекта входят:
− Двухкомпонентные металлические срывные наконечники SCL-B для алюминиевых и медных проводников. Кабельный наконечник снабжен болтами, которые срываются при достижении заданного крутящего момента.
− Уплотнения для ответвлений и защитные термоусаживаемые рукава в комплектах для наружной установки трехжильных кабелей.
Технические характеристики концевых муфт SOT SCL 12-36 кВ
Диаметр по изоляцииПоперечное сечение проводникаОбозначениеВесОбозначениеВес
12 кВ24 кВ36 кВ
мм
мм2кг/компл.кг/компл.


Трехжильный / три одножильных для внутренней установкиОдножильный для внутренней установки
11-1510-3510-16-SOT 241 A-3 SCL20,90SOT 241 A SCL20,30
15-2650-15025-95-SOT 241-3 SCL31,35SOT 241 SCL30,45
24-39185-300120-300-SOT 242-3 SCL51,80SOT 242 SCL50,60
24-39400400-SOT 242-3 SCL5B3,30--
24-39500500-SOT 242-3 SCL63,40SOT 242 SCL61,15
38-54630630-SOT 242 B-3 SCL63,60SOT 242 B SCL61,20




Трехжильный для наружной установкиОдножильный для наружной установки
11-1510-3510-16-SOT 243 A-3 SCL22,20SOT 243 A SCL20,40
15-2450-15025-95-SOT 243-3 SCL32,55SOT 243 SCL30,55
22-33185-300120-300-SOT 244-3 SCL53,05SOT 244 SCL50,70
31-40400400-SOT 245-3 SCL5B5,10--
31-40500-630500-630-SOT 245-3 SCL65,20SOT 245 SCL61,40




Трехжильный для внутренней/наружной установки

26-39--70-300SOT 361-3 SCL53,10--




Три одножильных для наружной установки

11-1510-3510-16-SOT 243 A-31 SCL21,10--
15-2450-15025-95-SOT 243-31 SCL31,65--
22-33185-300120-300-SOT 244-31 SCL52,15--
31-40400400-SOT 245-31 SCL5B4,10--
31-40500500-SOT 245-31 SCL64,20--
38-54630630-SOT 246-31 SCL65--




Три одножильных для внутренней/наружной установкиОдножильный для внутренней/наружной установки
26-39--70-300SOT 361-31 SCL52,45SOT 361 SCL50,82
38-54--400-630SOT 362-31 SCL64,30SOT 362 SCL61,45
