Гибкий кабель управления TKD PVC-JB OB-YCY



Применение:
Используется в качестве силового, контрольного и соединительного кабеля в машиностроении, для постоянной прокладки и гибкого присоединения в свободном движении, без растягивающей нагрузки, без принудительного управления движением. Применяется для прокладки в сухих и влажных помещениях, но не снаружи и не для прокладки в земле. Он может использоваться на открытом воздухе, только с УФ-защитой и с учётом температур.

Особенности:
• Устойчив к воздействию кислот, щелочей и некоторых масел (см. таблицу технических указаний).
• Отсутствие кремнийорганической резины (при производстве).
• Внутренняя оболочка служит в качестве дополнительной механической защиты и повышает прочность кабеля.
• Рекомендуется для электромагнитной совместимости (ЭМС).

Характеристики гибкого кабеля управления TKD PVC-JB OB-YCY
проводник:
медный гибкий тонкопроволочный
структура:
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5
изоляция:
ПВХ
маркировка жил:
до 5 жил цветовая маркировка согл. DIN VDE
0293-308, более 6 жил согл. кода цветов стандарта
TKD, без или с желто-зеленой жилой, см. таблицу
технических указаний.
способ скрутки:
послойный повив жил с оптимальными шагами
скрутки
материал вн.оболочки
ПВХ
общий экран
медная луженая оплетка, плотность покрытия ок.
85 %.
внешняя оболочка:
ПВХ
цвет оболочки:
прозрачный
номинальное напряжение:
до 16 мм² Uo/U 300/500 В; более 25 мм² Uo/U 0,6/1кВ
испытательное напряжение:
4 кВ
Cопротивление проводника:
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5
сопротивление изоляции
не менее 20 MΩ x км
Допустимые токовые
нагрузки
cогл. DIN VDE, см. таблицу технических указаний
Мин. радиус изгиба
неподвижно
6 x диаметр кабеля
Мин. радиус изгиба подвижно:
15 x диаметр кабеля
температура стационарно:
-40 °C / +80 °C
температура подвижно:
-5 °C / +70 °C
макс. температура на
проводнике
+ 70 °C при работе; +150 °C в случае короткого
замыкания
свойства изоляции
самозатухающая, не распространяет горение, согл.
IEC 60332-1
стандарт:
согласно DIN VDE 0245, 0250 и 0281

Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует директиве 2006/95/EС CE ("Директива по низкому напряжению").
• Возможна поставка кабеля определенного цвета и размера по запросу.

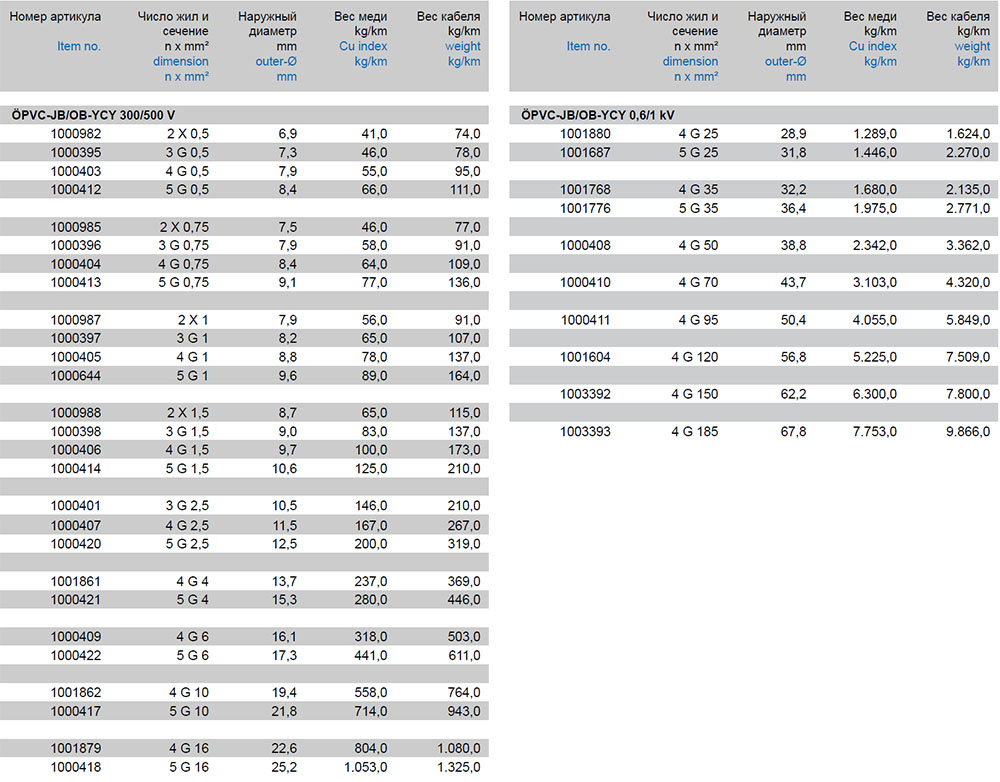

Характеристики гибкого кабеля управления TKD PVC-JB OB-YCY

Модели гибкого кабеля управления TKD PVC-JB OB-YCY:
1000982, 1000395, 1000403, 1000412, 1000985, 1000396, 1000404, 1000413, 1000987, 1000397, 1000405, 1000644, 1000988, 1000398, 1000406, 1000414, 1000401, 1000407, 1000420, 1001861, 1000421, 1000409, 1000422, 1001862, 1000417, 1001879, 1000418, 1001880, 1001687, 1001768, 1001776, 1000408, 1000410, 1000411, 1001604, 1003392, 1003393
