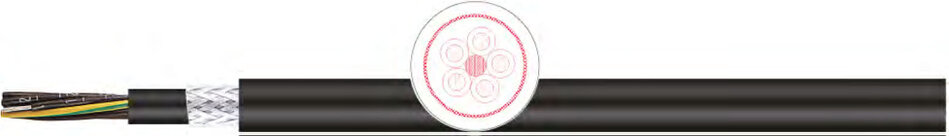

Гибкий кабель управления TKD PVC-JZ OZ-YCY 0,6-1kV



Применение:
Используется в качестве силового и соединительного кабеля управления для подвижных систем с частотными преобразователями, для постоянной прокладки и гибкого присоединения в свободном движении, без растягивающей нагрузки, без принудительного управления движением. Применяется для прокладки в сухих и влажных помещениях, а также снаружи, но только не для прокладки в земле.

Особенности:
• Номинальное напряжение 0,6/1 кВ.
• Испытательное напряжение 4 кВ.
• Устойчив к воздействию кислот, щелочей и некоторых масел (см. таблицу технических указаний).
• Отсутствие кремнийорганической резины (при производстве).
• Внутренняя оболочка служит в качестве дополнительной защиты от механических повреждений и повышает прочность кабеля.
• ПВХ-оболочка (черного цвета) устойчива к УФ-излучению.
• Рекомендуется для электромагнитной совместимости (ЭМС).

Характеристики гибкого кабеля управления TKD PVC-JZ OZ-YCY 0,6-1kV
проводник:
медный гибкий тонкопроволочный
структура:
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5
изоляция:
ПВХ
маркировка жил:
В соотв. DIN VDE 0293 черные жилы с белой
цифровой маркировкой, без или с желто-зеленой
жилой
способ скрутки:
послойный повив жил с оптимальными шагами
скрутки
материал вн.оболочки
ПВХ
общий экран
медная луженая оплетка, плотн. покрытия 85%
внешняя оболочка:
ПВХ
цвет оболочки:
черный цвет, RAL 9005
номинальное напряжение:
Uo/U 0,6/1 кВ
испытательное напряжение:
4 кВ
Cопротивление проводника:
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5
сопротивление изоляции
не менее 20 MΩ x км
Допустимые токовые
нагрузки
согл. DIN VDE, см. таблицу технических указаний
Мин. радиус изгиба
неподвижно
6 x диаметр кабеля
Мин. радиус изгиба подвижно:
15 x диаметр кабеля.
температура стационарно:
-40 °C / +80 °C
температура подвижно:
-5 °C / +70 °C
макс. температура на
проводнике
+ 70 °C при работе; +160 °C в случае короткого
замыкания
свойства изоляции:
самозатухающая, не распространяет горение согл.
IEC 60332-1
стандарт:
согласно DIN VDE 0250 и 0281

Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует директиве 2006/95/EС CE ("Директива по низкому напряжению") .
• Возможна поставка кабеля определенного цвета и размера по запросу.

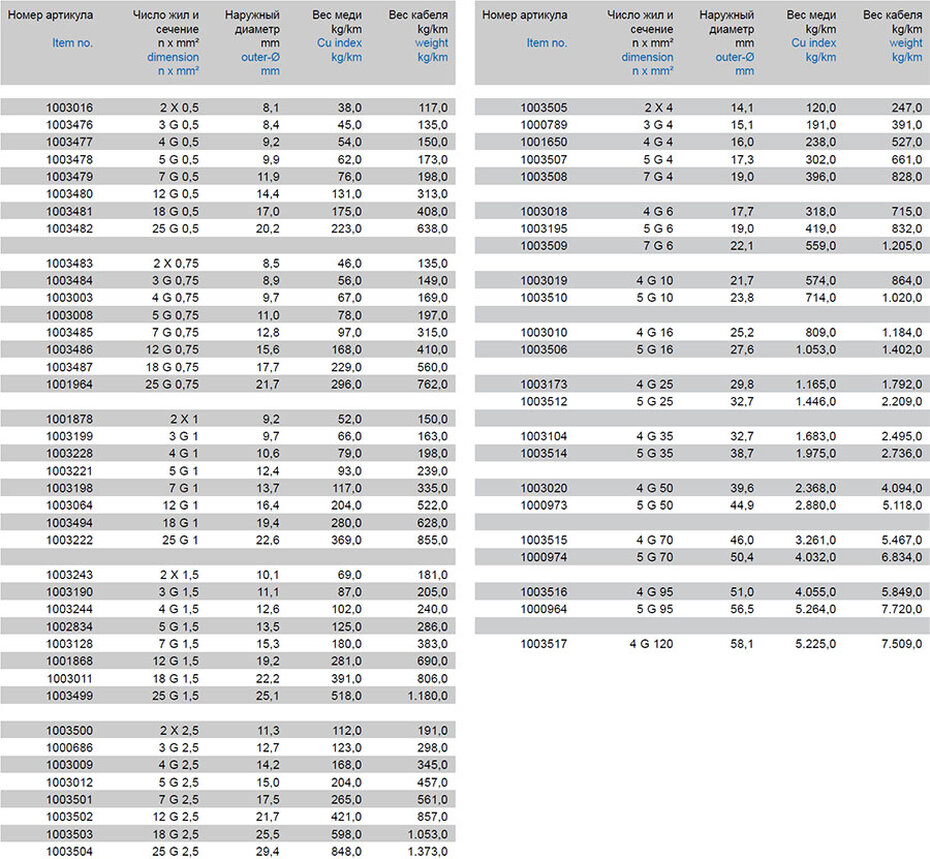

Характеристики гибкого кабеля управления TKD PVC-JZ OZ-YCY 0,6-1kV

Модели гибкого кабеля управления TKD PVC-JZ OZ-YCY 0,6-1kV:
1003016, 1003476, 1003477, 1003478, 1003479, 1003480, 1003481, 1003482, 1003483, 1003484, 1003003, 1003008, 1003485, 1003486, 1003487, 1001964, 1001878, 1003199, 1003228, 1003221, 1003198, 1003064, 1003494, 1003222, 1003243, 1003190, 1003244, 1002834, 1003128, 1001868, 1003011, 1003499, 1003500, 1000686, 1003009, 1003012, 1003501, 1003502, 1003503, 1003504, 1003505, 1000789, 1001650, 1003507, 1003508, 1003018, 1003195, 1003509, 1003019, 1003510, 1003010, 1003506, 1003173, 1003512, 1003104, 1003514, 1003020, 1000973, 1003515, 1000974, 1003516, 1000964, 1003517
