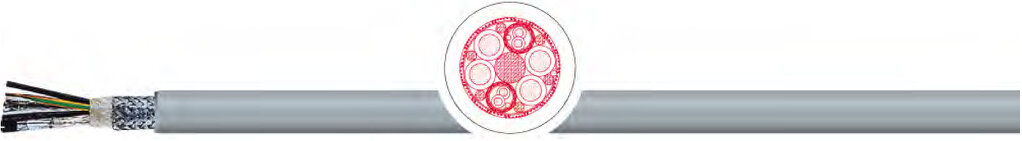

Кабель TKD KAWEFLEX 4270 C-PVC SERVO 0,6-1 kV



Для постоянной прокладки и гибкого присоединения, 4 силовых жилы + 2 экранированные пары

Применение:
Сверхгибкий экранированный кабель используется в качестве силового соединительного кабеля для периодического движения между преобразователем и серводвигателем, с двумя экранированными парами управления, где необходимо соблюдение электромагнитной совместимости (ЭМС).Для нормальных электрических и механических требований.

Особенности:
• Внешняя оболочка кабеля самозатухающая и не распространяет горение.
• Устойчива к воздействию жиров, охлаждающей жидкости и смазывающих материалов (см. таблицу технических указаний).
• LABS - не содержит лакосодержащих веществ.

Характеристики кабеля TKD KAWEFLEX 4270 C-PVC SERVO 0,6-1 kV
проводник:
медный многопроволочный
структура:
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл.5.
изоляция:
силовые жилы: ПВХ / жилы управления: PE
маркировка жил:
силовые жилы: черные с нумерацией 1, 2, 3 и
зелено-желтая; жилы управления: пара 0,34 мм²:
коричневый/белый, зеленый/желтый; жилы управления: пара от 0,75 мм² черные с нумерацией 5, 6 и 7, 8
экран
жилы управления - экран из луженой медной проволоки, затухание экрана ≥ 55 dB
общий экран
медная луженая оплетка, плотность покрытия ок.85%
внешняя оболочка:
ПВХ
цвет оболочки:
серый, RAL 7001
маркировка
да
номинальное напряжение:
силовые жилы: Uo/U 600В/1.000В; жилы управления:
350/350 В
испытательное напряжение:
жила/жила: 4.000 В; жила/экран: 2.000 В
Cопротивление проводника:
при +20 °C согл.DIN VDE 0295 кл.5 соотв.IEC 60228 кл.5
сопротивление изоляции
при +20 °C ≥ 20 MOm x км
Допустимые токовые нагрузки
согласно DIN VDE 0100
Мин. радиус изгиба неподвижно:
5 x диаметр кабеля
Мин. радиус изгиба подвижно:
7,5 x диаметр кабеля
температура стационарно:
-30 °C / +80 °C
температура подвижно:
-5 °C / +70 °C.
свойства изоляции:
по VDE 0482-332-2-1 по DIN EN 60332-2-1,
самозатухающая, не распространяет горение
стандарт
согл. DIN VDE 0207, 0250, 0293, 0295, 0472, 0812 по IEC

Примечание:
• Соответствует RoHS.
• Соответствует 2006/95/EС CE ("Директива по низкому напряжению").
• Оптимальное соотношение цены и качества.
• Возможна поставка кабеля по американским нормам UL/CSA, см. раздел 05.02
• По заказу производим специальную конструкцию кабеля данного типа.

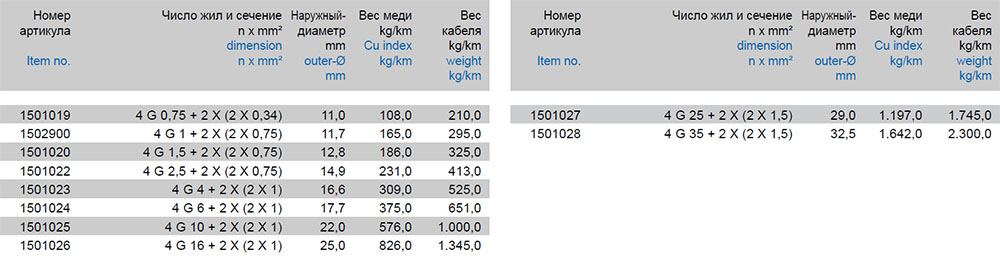

Характеристики кабеля TKD KAWEFLEX 4270 C-PVC SERVO 0,6-1 kV

Модели кабеля TKD KAWEFLEX 4270 C-PVC SERVO 0,6-1 kV:
1501019, 1502900, 1501020, 1501022, 1501023, 1501024, 1501025, 1501026, 1501027, 1501028
