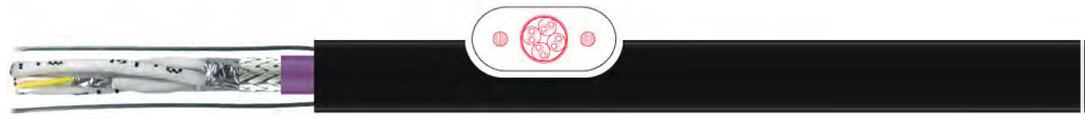

Кабель TKD CAT.7 Aufzugleitung 4 X 2 X AWG24-7 c 2 стальными тросами, безгалогенный



Применение:
Кабель передачи данных для связи с персональным компьютером в кабине лифта или машины в соответсвии с требованиями категории 7. Для прокладки в сухих и влажных помещениях.

Особенности:
• Низкий уровень затухания.
• Двойная парная скрутка и общий экран.
• Высокий уровень затухания при перекрестных помехах.

Характеристики кабеля TKD CAT.7 Aufzugleitung 4 X 2 X AWG24-7 c 2 стальными тросами, безгалогенный
проводник:
медный многопроволочный
структура
согл. DIN VDE 0295 кл. 5 соотв. IEC 60228 кл. 5
изоляция:
безгалогенный компаунд
диаметр изоляции жилы
ок. 1,35 мм
маркировка жил
белый и желтый
способ скрутки
2 жилы скручены в пару
экран
для пары- лам. алюм.фольга с медной луженой оплеткой
материал оболочки пары
безгалогенный компаунд
маркировка оболочки пары
белая с черными цифрами 1-4
общая скрутка
4 элемента переплетены с наполнителем
экран
лам. алюм. фольга с медной луженой оплеткой
внутренняя оболочка
безгалогенный компаунд, фиолетовый
наружная оболочка
безгалогенный компаунд, черный
номинальное напряжение
30 В
испытательное напряжение
ж/ж 1 кВ - ж/э 0,5 кВ
Cопротивление проводника
≤ 95 Ω/км
сопротивление изоляции
≥ 500 MΩ x км
Емкость
ном. 43 пФ/м
волновое сопротивление
100 ± 5 Ω
частота передачи данных
CAT.7 сог. DIN EN 50288-4-2
время прохождение сигнала
≤ 500 нс/100 м (задержка распространения сигнала)
Мин. радиус изгиба неподвижно:
10 х диаметр кабеля
Мин. радиус изгиба подвижно:
15 х диаметр кабеля
разрывная нагрузка
макс. 2.000 Н
растягивающая нагрузка
макс. 1.500 Н
температура стационарно
-20 °C / +60 °C
макс. температура на
проводнике
-20 °C / +60 °C

Примечание:
• Соответсвует директиве RoHS.
• Возможна постака кабельных аксессуаров по запросу.
• Возможна поставка кабеля определенного цвета и размера по запросу.
• Мы готовы предложить кабель, собранный с концевыми муфтами и штекерами.

Характеристики кабеля TKD CAT.7 Aufzugleitung 4 X 2 X AWG24-7 c 2 стальными тросами, безгалогенный

Модели кабеля TKD CAT.7 Aufzugleitung 4 X 2 X AWG24-7 c 2 стальными тросами, безгалогенный:
3001600
