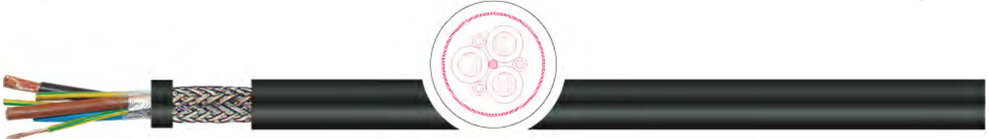

Гибкий кабель управления TKD 2YSL(ST)CY-J 0,6-1kV EMV-3 PLUS
2YSL(ST)CYK-J 0,6-1kV EMV-3 PLUS-UV



Применение:
Используется в качестве силового, соединительного кабеля управления для подвижных систем с частотными преобразователями, для постоянной прокладки и гибкого присоединения в свободном движении, без растягивающей нагрузки, без принудительного управления движением. Применяется для прокладки в сухих и влажных помещениях, но не для прокладки в земле. Вариант кабеля с УФ-защитой (с оболочкой черного цвета) используется для прокладки на открытом воздухе.

Особенности:
• Устойчив к воздействию кислот, щелочей и некоторых маслел (см таблицу технических указаний).
• Отсутствие кремнийорганической резины (при производстве).
• Незначительная рабочая емкость и небольшое сопротивление обеспечивают хорошую электромагнитную совместимость.
• Рекомендуется для электромагнитной совместимости (ЭМС).
• Наружная ПВХ-оболочка черного цвета устойчива к УФ-излучению.
• Возможна поставка этого типа для прокладки в земле (оболочка черного цвета).

Характеристики гибкого кабеля управления TKD 2YSL(ST)CY-J 0,6-1kV EMV-3 PLUS 2YSL(ST)CYK-J 0,6-1kV EMV-3 PLUS-UV
проводник:
медный гибкий тонкопроволочный
структура:
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5
изоляция:
PE (полиэтелен)
маркировка жил:
в соотв. DIN VDE 0293-308 цветная маркировка жил с
желто-зеленой жилой, поделенной на три части
способ скрутки:
послойный повив жил с оптимальными шагами
скрутки
контактная защита
полиэфирная прозрачная пленка
общий экран
в виде медной луженой оплетки поверх алюминевой
фольги, плотность покрытия ок.85%.
внешняя оболочка:
ПВХ
цвет оболочки:
2YSL(St)CY-J EMV-3 PLUS: прозрачный, 2YSL(St)
CYK-J EMV-3 PLUS-UV: чёрный
номинальное напряжение:
Uo/U 0,6/1 кВ
испытательное напряжение:
4 кВ
Cопротивление проводника:
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5
сопротивление изоляции
не менее 20 MΩ x км
Допустимые токовые
нагрузки
см. таблицу технических указаний
Мин. радиус изгиба
неподвижно
до 12 мм Ø: 5 x диаметр кабеля; до 20 мм Ø: 7,5 x
диаметр кабеля; > 20 мм Ø: 10 x диаметр кабеля
Мин. радиус изгиба подвижно:
до 12 мм Ø: 10 x диаметр кабеля; до 20 мм Ø: 15 x
диаметр кабеля; > 20 мм Ø: 20 x диаметр кабеля
температура стационарно:
-40 °C / +80 °C
температура подвижно:
-5 °C / +70 °C
макс. температура на
проводнике
+ 70 °C при работе; +160 °C в случае короткого
замыкания
свойства изоляции:
самозатухающая, не распространяет горение согл.
IEC 60332-1
стандарт:
согл. DIN VDE 0250 , соотв. директиве 2006/95/EС CE

Примечание:
• Соответсвует директиве RoHS.
• В таблице конструкций указана макс. допустимая токовая нагрузка при внешней температуре 30°C. При более высоких температурах руководствоваться поправочными коэфициентами из таблицы технических указаний.
• Возможна поставка кабеля определенного цвета и размера по запросу.

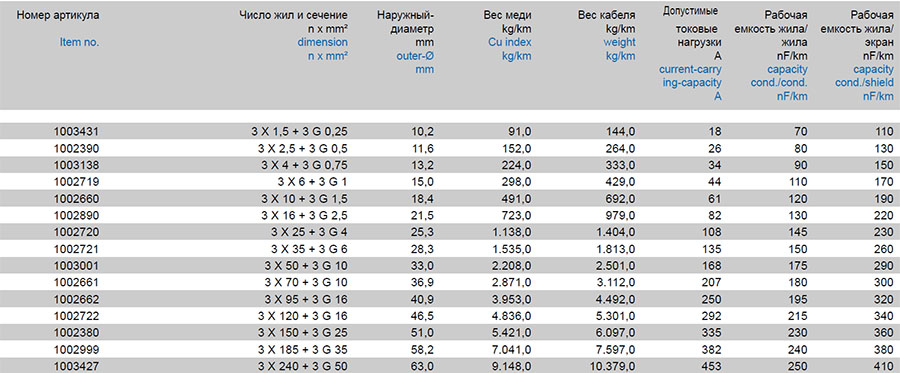

Характеристики гибкого кабеля управления TKD 2YSL(ST)CY-J 0,6-1kV EMV-3 PLUS
2YSL(ST)CYK-J 0,6-1kV EMV-3 PLUS-UV

Модели гибкого кабеля управления TKD 2YSL(ST)CY-J 0,6-1kV EMV-3 PLUS
2YSL(ST)CYK-J 0,6-1kV EMV-3 PLUS-UV:
1003431, 1002390, 1003138, 1002719, 1002660, 1002890, 1002720, 1002721, 1003001, 1002661, 1002662, 1002722, 1002380, 1002999, 1003427
