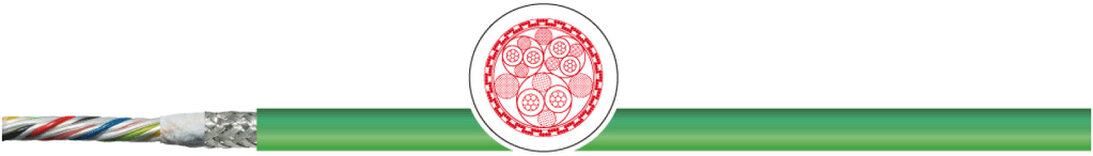

Кабель TKD KAWEFLEX ServoDriveQ FLEX-C-PVC UL-CSA 2x2x0,22mm²(AWG24)+1x2x0,38mm²(AWG22)



Для гибкой и ограниченной прокладки букс.цепях в соответствии с SIEMENS Standard MOTION-CONNECT 500

Применение:
Для гибкого использования для повышенных требований к электроустановкам, для управления различными компонентами привода DRIVE-CLiQ® интерфейсов и цифровых сигналов, со скоростью передачи данных до 100 Мбит/с. Для прокладки в сухих и влажных помещениях. Применяется для наружной прокладки с УФ-защитой.

Особенности:
• Не распространяет горение.
• Маслостойкий согласно DIN EN 60811-2-1.
• Без использования силикона (при производстве).
• Соответстует нормам UL/CSA 80°C, 300 В.
• согласно норм DESINA.
• HF-характеристики Cat.5E cоотв. IEC 61156-6.
• Разрешена праллельная прокладка с другими кабелями напряжением до 300 В
• С января 2016 соответствует нормам UL/CSA, 300 В, 80°C (прежде 30 В, 80°C)

Характеристики кабеля TKD KAWEFLEX ServoDriveQ FLEX-C-PVC UL-CSA 2x2x0,22mm²(AWG24)+1x2x0,38mm²(AWG22)
проводник:
медный (AWG24), луженый медный (AWG22)
структура:
7-ми пров. (AWG24), 19- пров. (AWG22)
изоляция:
вспененный полиэтилен (AWG24), полиолефин (AWG22)
маркировка жил
пары AWG24 желтый/ зеленый, розовый/синий; пары
AWG22 красный/черный
способ скрутки
жилы скручены в пары с наполнителем
общая скрутка
3 скрученых пары с наполнителями
контактная защита
синтетический флис
общий экран
ал. фольга, внешняя метал. сторона 100%
контактирует с медной луженой оплеткой плотностью
> 85%
контактная защита
флисовая подложка
внешняя оболочка
ПВХ
цвет оболочки:
зеленый RAL 6018
номинальное напряжение:
макс. 300 В
испытательное напряжение:
500 В
Cопротивление проводника
AWG24 макс. 90 Ω/км , AWG22 макс. 55 Ω/км
сопротивление изоляции
при 20 °C ≥ 1 GΩ/км
Емкость
ном. 50 нФ/км при 800 Гц
волновое сопротивление
100 ± 15 Ω от 1 до 100 МГц
частота передачи данных
100 Mбит/сек
Мин. радиус изгиба неподвижно:
35,0 мм
Мин. радиус изгиба подвижно:
125,0 мм
температура стационарно
-20 °C / +80 °C
температура подвижно
- 0°C / +60 °C
свойства изоляции:
согл. IEC 60332-1-2, UL VW-1 соотв. CSA FT1
нормы
UL/CSA - cURus 300 V, 80°C
наружный диаметр
пр. 6,95 мм

Примечание:
• Соответствует директиве по RoHS и WEEE.
• В качестве альтернативы возможна поставка с (UL)us Listing CMG соотв.UL 444.
• Другие типы-по запросу.
• DRIVE-CLiQ зарегистрированная торговая марка Siemens AG.
