Адаптер для параллельного соединения кабелей CSEP-A 12-42 кВ
Область применения
CSEP-A представляет экранированный адаптер, предназначенный для параллельного подсоединения к экранированному кабельному адаптеру CSE-A 630. Используется для одножильных или трехжильных кабелей с алюминиевыми или медными жилами с изоляцией из сшитого полиэтилена или этиленпропиленового каучука для напряжения 12-42 кВ.
Стандарты
− Отвечает требованиям CENELEC HD 629.1 S2.
Конструкция
Адаптер CSEP-A изготовлен из трехслойной резины — проводящий внутренний слой, изолирующий слой и проводящий внешний слой вулканизированы вместе для получения наилучшего соединения между слоями.
При установке CSEP-A на CSE-A заглушка и защитный колпачок должны быть перемещены с CSE-A на параллельный разъем CSEP-A. Таким образом будет заново установлена
точка замера емкости.
− Поставляется в трехфазном исполнении в комплекте с кабельными наконечниками, соединительными болтами, адаптерами для плавного перехода напряжений, а также с интегрированным проводом заземления.
Примечание
− Для трехжильных кабелей с общим медным проволочным экраном следует использовать комплект для разделения экрана или комплект для герметизации ответвлений.

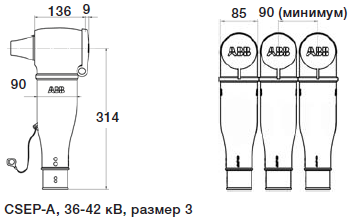

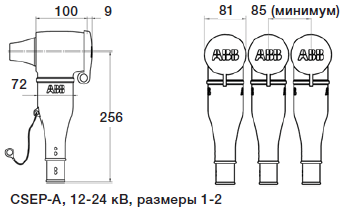

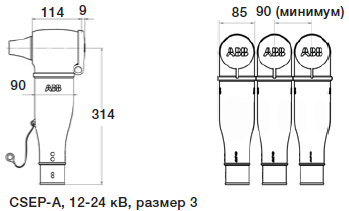

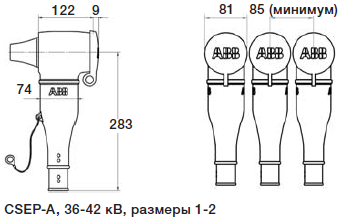

Габаритные размеры CSEP-A 12-42 кВ
Перечень адаптеров CSEP-A 12-42 кВ: CSEP-A 12630-01, CSEP-A 12630-02, CSEP-A 12630-03, CSEP-A 24630-01, CSEP-A 24630-02, CSEP-A 24630-03, CSEP-A 36630-01, CSEP-A 36630-02, CSEP-A 36630-03, CSEP-A 42630-01, CSEP-A 42630-02, CSEP-A 42630-03

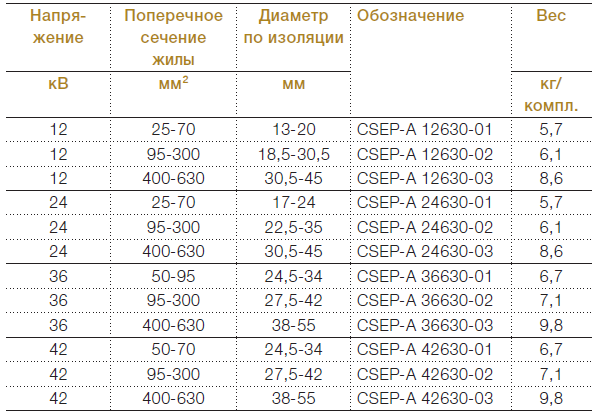

Технические характеристики адаптеров для параллельного соединения кабелей CSEP-A 12-42 кВ
