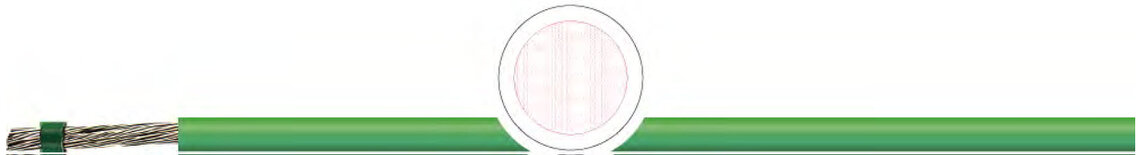

Термостойкий кабель TKD SID, SID-GL, SIF, SIF-GL, SIFF, SIFv, SIZ



Применение:
Термостойкий кабель для использования в условиях прямого воздействия тепла и холода.

Особенности:
• Устойчив к воздействию кислот, щелочей и некоторых масел.
• Разрешено применение для температурного класса "H" до 180 °C.
• В случае пожара не распространяет горение, сохраняет целостность изоляции и имеет незначительную плотность дыма.
• Силикон в составе устойчив к озону, кислороду, морской воде и изменениям погодных условий.

Характеристики теромостойкого кабеля TKD SID, SID-GL, SIF, SIF-GL, SIFF, SIFv, SIZ
проводник:
медный провод или медный лужёный
структура:
согл. DIN VDE 0295 соотв. IEC 60228 (SID и SID/GL:
однопроволочная жила, SIF, SIF/GL и SIFv: кл. 5;
SIFF: кл. 6; SIZ: кл. 6 графа 4)
изоляция:
силикон
маркировка жил:
разные цвета и зелено-желтый
способ скрутки
SIFv: 2-SIF- жилы скручены попарно; SIZ: 2 жилы
параллельно связаны так, что их можно разделить
общий экран
обмотка из стекловолокна для GL-типов
номинальное напряжение:
Uo/U: 300/500 В
испытательное напряжение:
до 1 мм² 1.500 В, > 1,0 мм² 2.000 В
Cопротивление проводника
при +20 °C согл. DIN VDE 0295 кл. 5, соотв. IEC
60228 кл. 5
сопротивление изоляции
мин. 2,0 GΩ MΩ x км
Допустимые токовые нагрузки
согласно DIN VDE, см. таблицу технических указаний
Мин. радиус изгиба неподвижно:
SIF,SIFF,SIZ,SIFv : 5 x диаметр кабеля, SIF/GL,SID,
SID/GL:10 х диаметр
Мин. радиус изгиба подвижно:
SIF,SIFF,SIZ,SIFv: 7,5 x диаметр кабеля, SIF/GL,SID,
SID/GL: 15 x диаметр
температура стационарно:
-60 °C / +180 °C; кратковременно: +200 °C
макс. температура на проводнике
+180 °C
безгалогенность
не содержит галогенов, согл.VDE 0472 часть 813 и
IEC 60754-1
свойства изоляции:
самозатухающая, не распространяет горение согл.
VDE 0482-332-2-1 (IEC 60332-1)
стандарт
согласно DIN VDE 0250

Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует 2006/95/EС CE ("Директива по низкому напряжению").
• Возможна поставка кабеля определенного цвета и размера по запросу.

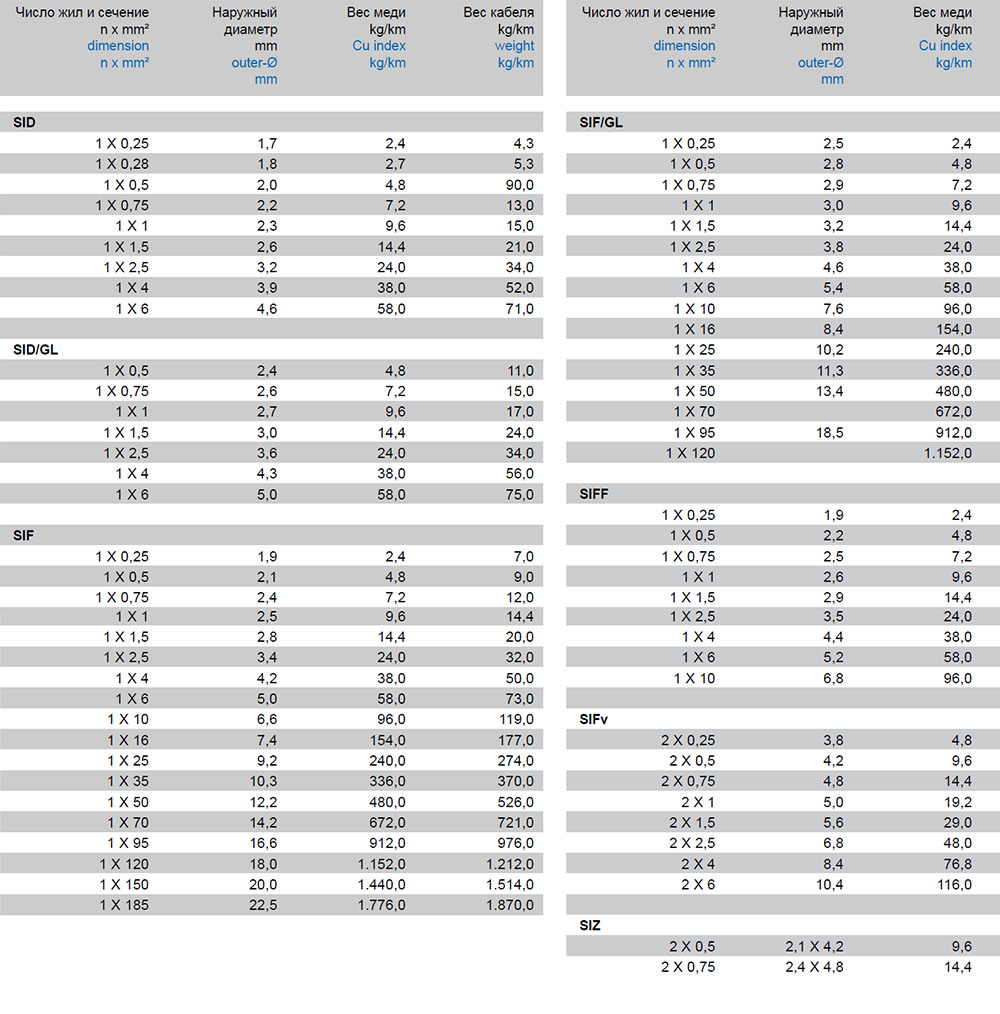

Характеристики термостойкого кабеля TKD SID, SID-GL, SIF, SIF-GL, SIFF, SIFv, SIZ

Модели термостойкого кабеля TKD SID, SID-GL, SIF, SIF-GL, SIFF, SIFv, SIZ:
1X0,25, 1X0,28, 1X0,5, 1X0,75, 1X1, 1X1,5, 1X2,5, 1X4, 1X6, 1X0,5, 1X0,75, 1X1, 1X1,5, 1X2,5, 1X4, 1X6, 1X0,25, 1X0,5, 1X0,75, 1X1, 1X1,5, 1X2,5, 1X4, 1X6, 1X10, 1X16, 1X25, 1X35, 1X50, 1X70, 1X95, 1X120, 1X150, 1X185, 1X0,25, 1X0,5, 1X0,75, 1X1, 1X1,5, 1X2,5, 1X4, 1X6, 1X10, 1X16, 1X25, 1X35, 1X50, 1X70, 1X95, 1X120, 1X0,25, 1X0,5, 1X0,75, 1X1, 1X1,5, 1X2,5, 1X4, 1X6, 1X10, 2X0,25, 2X0,5, 2X0,75, 2X1, 2X1,5, 2X2,5, 2X4, 2X6, 2X0,5, 2X0,75
