Соединительная муфта с внешней оболочкой RULLE или без нее SOJ 12-24 кВ
Применение
Предъизготовленная кабельная муфта для одножильных или трехжильных кабелей кабелей с изоляцией из сшитого полиэтилена или этиленпропиленового каучука и алюминиевой или медной жилой на напряжение 12-24 кВ.
Конструкция
Корпус соединительной муфты выполнен из резины и состоит из трех слоев: проводящий внешний слой, изолирующий слой и проводящий внутренний слой.

Корпус соединительной муфты перед установкой предварительно расширяется пластиковыми вставками. После подключения кабелей и центрирования соединительной муфты вставки удаляются. Таким образом корпус соединительной муфты обеспечивает плотное облегание изоляции кабеля и реагирует на изменения параметров кабеля в ходе нагрузки.

Необходимо использовать следующие комплекты:
SOJ R
− Состоит из внешней оболочки RULLE; двухслойной ленты из EPDM-резины и мастики, которыми обмотана муфта.
− Соединители не входят в комплект поставки.

SOJ SL
− Внешняя оболочка в комплект не входит. Следует использовать рекомендованную АББ внешнюю оболочку, например, типа ARM.
− Соединители не входят в комплект поставки.

Примечания
− В случае кабелей сечением 16-35 мм² адаптер заказывается отдельно.
− WIM 3 / WIM 4 используется в качестве дополнения при соединении трехжильного водонепроницаемого кабеля.
Перечень одножильных / трехжильных кабелей: SOJ 121-1 R, SOJ 121-1 SL, SOJ 121-3 R, SOJ 121-3 SL, SOJ 122-1 R, SOJ 122-1 SL, SOJ 122-3 R, SOJ 122-3 SL, SOJ 123-1 R, SOJ 123-1 SL, SOJ 123-3 R, SOJ 123-3 SL, SOJ 124-1 R, SOJ 124-1 SL, SOJ 124-3 R, SOJ 124-3 SL, SOJ 125-1 R, SOJ 125-1 SL, SOJ 241-1 R, SOJ 241-1 SL, SOJ 241-3 R, SOJ 241-3 SL, SOJ 242-1 R, SOJ 242-1 SL, SOJ 242-3 R, SOJ 242-3 SL, SOJ 243-1 R, SOJ 243-1 SL, SOJ 243-3 R, SOJ 243-3 SL, SOJ 244-1 R, SOJ 244-1 SL

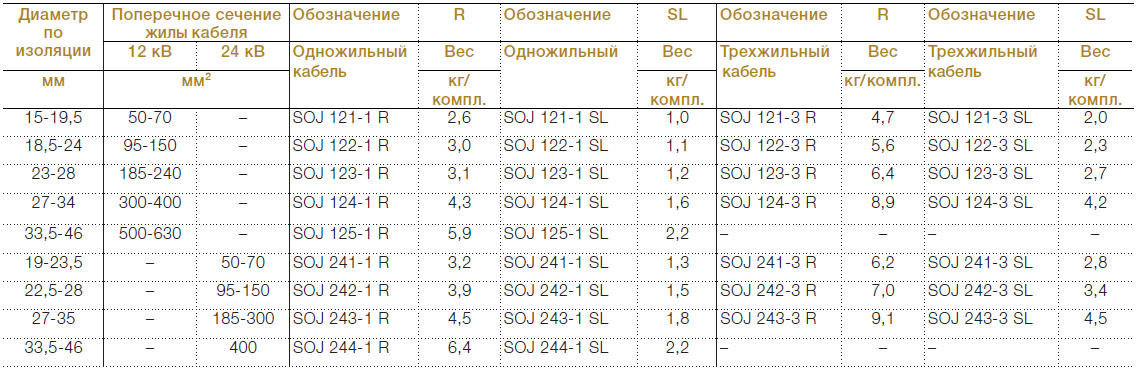

Технические характеристики соединительных муфт SOJ 12-24 кВ


Дополнительные принадлежности, которые заказываются отдельно
Adapter
TS
WIM
SH-SKRM
STOP
ПринадлежностиПрименениеSOJ RSOJ SL
AdapterКабели различных размеровXX
JSA 10-13Кабели с медным ленточным экраномXX
JSA 14-16Кабели с экраном из алюминиевой фольги
X
X
TSКомплект для трехжильных кабелей с сегментированной жилойXX
WIMГерметизацияXX
ARMКомплект армирования-X
STOPРазветвитель для соединения трех одножильных кабелей с одним трехжильнымX-
SH-SKRMБолтовой соединительXX
