Экранированный кабельный адаптер CSE-A 12-42 кВ, 630А


Область применения
Экранированный кабельный разъем на напряжение 12-42 кВ для одножильных или трехжильных кабелей  с алюминиевыми или медными жилами с изоляцией из сшитого полиэтилена или этиленпропиленового каучука для применения как вне, так и внутри помещения.

Совместим со стандартными вводами с конусами внешнего типа согласно EN 50181. Разъемы с номинальным током:
− 630 A: интерфейс C1 с болтом M16
− 1250 A: интерфейс C2 с болтом M16

Стандарты
Удовлетворяет следующим требованиям:
− CENELEC, HD 629.1 S2

Конструкция
Адаптер CSE-A изготовлен из трехслойной резины
— проводящий внутренний слой, изолирующий слой и проводящий внешний слой вулканизированы вместе для получения наилучшего соединения между слоями.

Кабельные адаптеры имеют точку замера емкости с защитой и провод заземления.
− Поставляются в трехфазном исполнении, в комплекте с кабельными наконечниками, соединительными болтами и адаптером для плавного перехода напряжений для обеспечения надежной установки.

Примечание
− Для трехжильных кабелей с общим медным проволочным экраном следует использовать комплект для разделения экрана или комплект для герметизации ответвлений. Заказывается отдельно.

Стандартный ввод EN 50181
Интерфейс: C1, 630A
Интерфейс: С2, 1250 A
Тип контакта: болт М16

Перечень кабельных адаптеров CSE-A 12-42 кВ, 630А: CSE-A 12630-01, CSE-A 12630-02, CSE-A 12630-03, CSE-A 24630-01, CSE-A 24630-02, CSE-A 24630-03, CSE-A 36630-01, CSE-A 36630-02, CSE-A 36630-03, CSE-A 42630-01, CSE-A 42630-02, CSE-A 42630-03

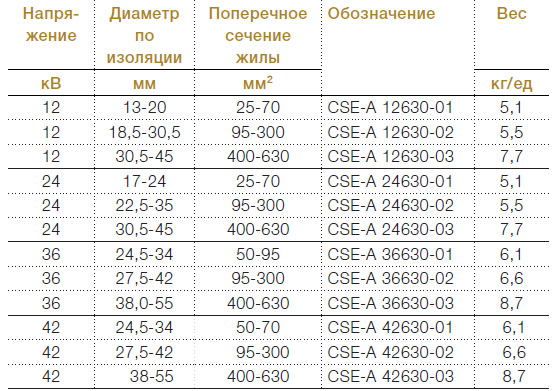

Технические характеристики экранированных кабельных адаптеров CSE-A 12-42 кВ, 630А
