Изолированный кабельный адаптер KAP 300 U, 12-24 кВ
Применение
Для одножильных или трехжильных кабелей с изоляцией из сшитого полиэтилена или этиленпропиленового каучука и алюминиевой или медной жилой на напряжение 12-24 кВ для применения внутри помещения.

KAP 300 U особенно хорошо подходит для модернизации, например, заполняемых трансформаторным маслом кабельных коробок, в которых выполняется замена кабелей с бумажной изоляцией на кабели с изоляцией из сшитого полиэтилена.
Концевая кабельная муфта SOT для установки в помещении (заказывается отдельно) устанавливается вместе с KAP 300 U на кабеле с изоляцией из сшитого полиэтилена, тем самым обеспечивая изоляцию точки подключения при сливе масла из кабельной коробки. KAP 300 U может быть также установлен отдельно.

Стандарты
Удовлетворяет следующим требованиям:
− SEN 24 14 34
− SS 424 14 17, издание 4
Конструкция
Изоляционный защитный колпачок изготовлен из резины. Крышки снабжены съемными пластиковыми заглушками, что позволяет выполнять на проводнике непосредственные измерения.

Примечания
− Для трехжильных кабелей с общим медным проволочным экраном следует использовать комплект для разделения экрана или комплект для герметизации ответвлений.

− Концевые муфты и кабельные наконечники не входят в комплект поставки.
Технические характеристики кабельных адаптеров KAP 300 U, 12-24 кВ
Сечение жилы на напряжение 12-24 кВОбозначениеСпецификацияВес
мм2кг/компл.
25-300KAP 300-Uболт2,0

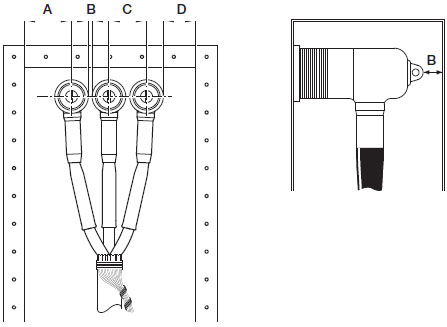

Рекомендуемые минимальные расстояния
Следует соблюдать указанные рекомендуемые минимальные расстояния.

Рекомендуемый минимальный воздушный зазор


НапряжениеУровень изоляцииABCD
кВкВмм
127550109010
241251105013050
Дополнительные принадлежности, которые заказываются отдельно
PSSK
TSH
SOT
SCL-B
ОбозначениеОписание
TSHКомплект для герметизации ответвлений
PSSK, PSSK-E, PSSK LКомплект для разделения экрана
SCL-BБолтовой кабельный наконечник
SOTКонцевая кабельная муфта
