Концевая муфта внутренней установки для кабелей с бумажной изоляцией OTIA 12 кВ

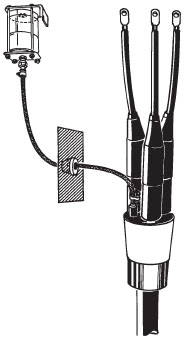

GEX 01
Расширительная система для 1 компл. OTIA 152

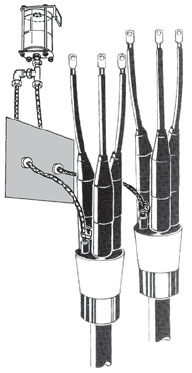

GEX 02
Расширительная система для двух компл. OTIA 152

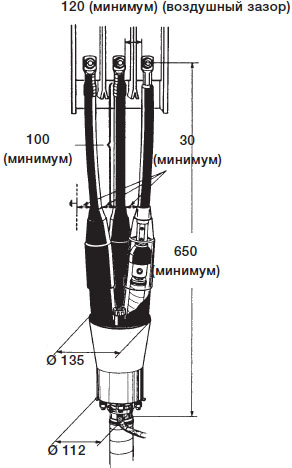

OTIA 152
Применение
Концевая кабельная муфта для трехжильных кабелей с бумажной изоляцией на напряжение 12 кВ для установки внутри помещения.
Стандарты
Удовлетворяет следующим требованиям:
− SEN 24 14 34
Номинальное давление
0,3 МПа (избыточное)
Конструкция
Корпус выполнен из сшитого полиэтилена (СПЭ) с прозрачной нижней частью, позволяющей видеть уровень масла.
Пружинный уплотнитель типа FPA обеспечивает герметизацию между кабелем и корпусом муфты, а также электрический контакт между экраном кабеля и корпусом.
Расширительная система GEX может быть подсоединена к наливному отверстию для компенсации ухода масла.
Кабель с бумажной изоляцией подсоединяется к верхней части корпуса гибким соединительным кабелем. Его длина составляет 900 мм и может быть уменьшена с помощью обжимной системы Elpress. В качестве альтернативы для медных проводов некоторых сечений применяется болтовое соединение.
Технические характеристики концевых муфт OTIA
| Обозначение | Поперечное сечение жилы | Подходящая подпружиненная прокладка | Вес | |
| алюминий | медь | |||
| мм2 | кг/компл. | |||
| OTIA 152 | 35-240 | 25-240 | FPA | 4,1 |
