Кабельный шкаф 250А, HDC-A 12-24 кВ
Применение
Для соединения или разветвления одножильных или трехжильных кабелей на напряжение 12-24 кВ с изоляцией из сшитого полиэтилена или этиленпропиленового каучука с поперечным сечением жилы 25-95 мм², 250 А.

В случае ответвления в кабельной сети для точек ответвления во время технического обслуживания может потребоваться разбивка на секции выбранных кабельных трасс. Это становится возможным с HDC-А. Параллельно может быть подключено до трех кабелей.

Стандарты
− Корпус соответствует требованиям ударных механических испытаний согласно:  МЭК 60439-5.
− Кабельные разъемы соответствуют требованиям электрических испытаний в соответствии с CENELEC, HD 629.1 S2.

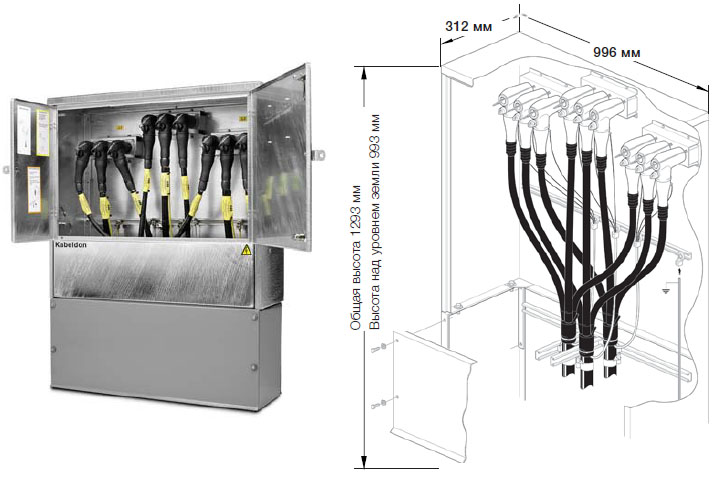

Конструкция
Корпус состоит из оцинкованных горячим способом стальных пластин и плиты фундамента, а также имеет дополнительную защиту от коррозии для деталей, которые будут находиться под землей.

Экранированные кабельные разъемы подсоединяются через соединительные элементы, предварительно установленные в шкафу.

В комплект поставки кабельного шкафа входят
− Девять экранированных разъемов
− Стандартные замки и навесной замок

Примечания
− Для трехжильных кабелей следует использовать комплект для герметизации ответвлений TSH или комплект для разделения экрана PSSK. Заказывается отдельно.
− По вопросам, связанным с комплектом фундамента для установки на полу, свяжитесь с нами.
Технические характеристики кабельных шкафов HDC-A 12-24 кВ
НапряжениеДиаметр по изоляцииПоперечное сечение жилыОбозначение (базовая конфигурация)Вес
кВмммм2кг/ед.
1213-2225-95*HDC-A 12250117
2417-25,525-95*HDC-A 24250117
