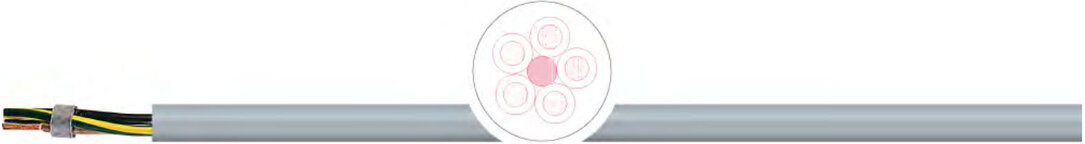

Гибкий кабель управления TKD H05VV5-F



Применение:
Используется в качестве контрольного, соединительного кабеля управления в машиностроении и т.п., для постоянной прокладки и гибкого присоединения в свободном движении, без растягивающей нагрузки , без принудительного управления движением. Применяется для прокладки в сухих и влажных помещениях (в том числе при наличии смеси воды и масел), но не для прокладки в земле. Используется на открытом воздухе только с УФ-защитой.

Особенности:
• Внешняя оболочка из ПВХ пластиката повышенной маслостойкости устойчива к воздействию кислот, щелочей и некоторых масел, согласно HD 22.1S3 и VDE0472 T803.
• Отсутствие кремнийорганической резины (при производстве).
• Кабель соответствует европейским нормам HAR.

Характеристики гибкого кабеля управления TKD H05VV5-F
проводник:
медный гибкий тонкопроволочный
структура:
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5
изоляция:
ПВХ
маркировка жил:
в соотв. DIN VDE 0293 черные жилы с белой
цифровой маркировкой, более 3 жил с желто-
зеленой жилой
способ скрутки:
послойный повив жил с оптимальными шагами
скрутки
внешняя оболочка:
ПВХ
цвет оболочки:
серый цвет, RAL 7001
номинальное напряжение:
Uo/U: 300/500 В
испытательное напряжение:
3 кВ
Cопротивление проводника:
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5
сопротивление изоляции
не менее 20 MΩ x км
Допустимые токовые
нагрузки
cогл. DIN VDE, см. таблицу технических указаний
Мин. радиус изгиба
неподвижно
4 x диаметр кабеля
Мин. радиус изгиба подвижно:
12,5 x диаметр кабеля
температура стационарно:
-40 °C / +70 °C
температура подвижно:
-5 °C / +70 °C
макс. температура на
проводнике
+ 70 °C при работе; +150 °C в случае короткого
замыкания
свойства изоляции
самозатухающая, не распространяет горение согл.
IEC 60332-1.
нормы
HAR HD21.13.S1
стандарт:
согласно HD 21.13 S1, DIN VDE 0281 T13

Примечание:
• Соответствует директиве RoHS.
• Кабель сответствует директиве 2006/95/EС CE ("Директива по низкому
напряжению").
• Возможна поставка кабеля определенного цвета и размера по запросу.

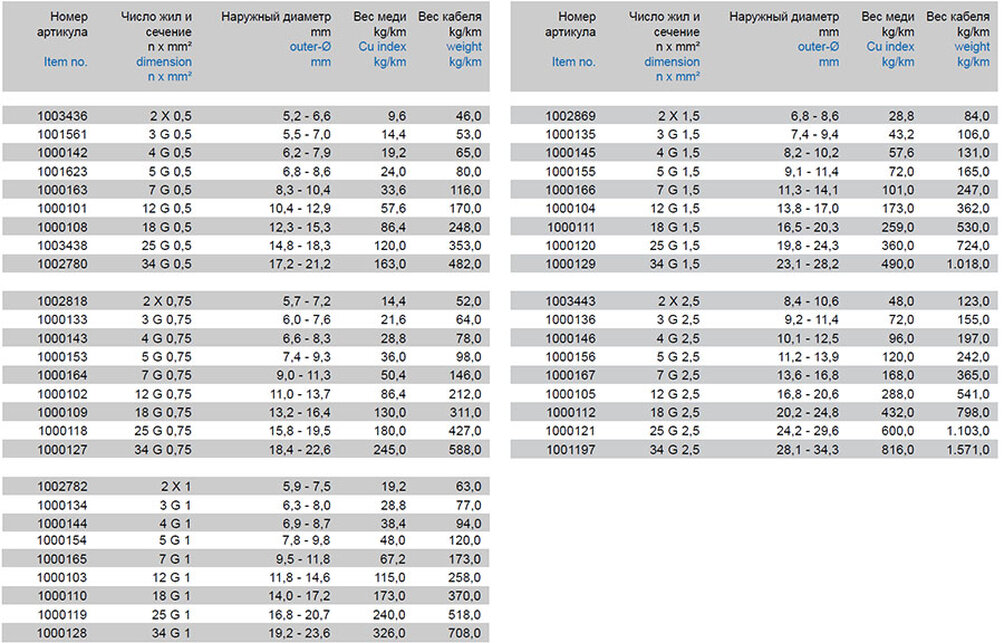

Характеристики гибкого кабеля управления TKD H05VV5-F

Модели гибкого кабеля управления TKD H05VV5-F:
1003436, 1001561, 1000142, 1001623, 1000163, 1000101, 1000108, 1003438, 1002780, 1002818, 1000133, 1000143, 1000153, 1000164, 1000102, 1000109, 1000118, 1000127, 1002782, 1000134, 1000144, 1000154, 1000165, 1000103, 1000110, 1000119, 1000128, 1002869, 1000135, 1000145, 1000155, 1000166, 1000104, 1000111, 1000120, 1000129, 1003443, 1000136, 1000146, 1000156, 1000167, 1000105, 1000112, 1000121, 1001197
