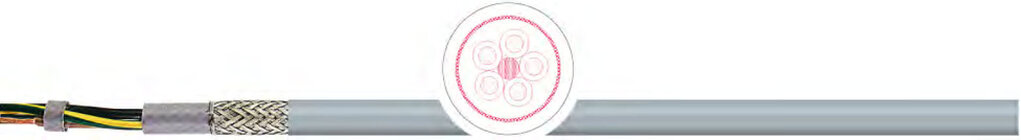

Гибкий кабель управления TKD MULTINORM-CY H05VVC4V5-K HAR-UL-CSA



Применение:
Используется в качестве контрольного, соединительного кабеля управления в машиностроении, где должна быть обеспечена пересылка сигналов и данных без помех, для постоянной прокладки, для гибкого присоединения в свободном движении без растягивающей нагрузки , без принудительного управления движением. Применяется для прокладки в сухих и влажных помещениях (в том числе при наличии смеси воды и масел), но не для прокладки в земле. Используется на открытом воздухе с УФ-защитой.

Особенности:
• Внешняя оболочка из ПВХ пластиката повышенной маслостойкости устойчива к воздействию кислот, щелочей и некоторых масел, согласно HD 22.1S3; VDE0472 T803 и UL 1581 T50.182.
• Отсутствие кремнийорганической резины (при производстве).
• Сертификация согл. норм UL/CSA до 600 В разрешает параллельную прокладку с другими кабелями номинальным напряжением до 600 В.
• Внутренняя оболочка служит в качестве дополнительной защиты от механических повреждений и повышает прочность кабеля.
• Рекомендуется для электромагнитой совместимости (ЭМС).
• Благодаря нормам HAR/UL/CSA, кабель используется во всем мире.

Характеристики гибкого кабеля управления TKD MULTINORM-CY H05VVC4V5-K HAR-UL-CSA
проводник:
медный гибкий тонкопроволочный
структура:
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5
изоляция:
ПВХ
маркировка жил:
по DIN VDE 0293, черный с бел. цифровой
маркировкой,>3 жил с желто-зеленой жилой
способ скрутки:
послойный повив жил с оптимальными шагами
скрутки
материал вн.оболочки
ПВХ
общий экран
медная луженая оплетка, плотн. покрытия 85%
внешняя оболочка:
ПВХ
цвет оболочки:
серый цвет, RAL 7001
номинальное напряжение:
Uo/U: HAR 300/500 В; UL/CSA 600 В
испытательное напряжение:
3 кВ
Cопротивление проводника:
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5
сопротивление изоляции
не менее 20 MΩ x км
Допустимые токовые
нагрузки
cогл. DIN VDE, см. таблицу технических указаний
Мин. радиус изгиба
неподвижно
6 x диаметр кабеля
Мин. радиус изгиба подвижно:
12,5 x диаметр кабеля
температура стационарно:
HAR: -40 °C / +70 °C; UL/CSA: -40 °C / +90 °C
температура подвижно:
HAR: - 5 °C / +70 C; UL/CSA: - 5 °C / +90 °C
макс. температура на
проводнике
+ 70 °C при работе; +150 °C в случае короткого
замыкания
свойства изоляции
самозатухающая, не распространяет горение согл.
IEC 60332-1; VW1; CSA FT1
нормы
HAR HD21.13.S1;UL-AWM Style 2587; CSA-AWM I A/B
II A/B
стандарт:
HD 21.13 S1, DIN VDE 0281 T13;UL-Style 2517/2587 ,
CSA C22.2 No.210.2-M90

Примечание:
• Соответствует RoHS.
• Кабель соответствует директиве 2006/95/EС CE ("Директива по низкому напряжению").
• Возможна поставка кабеля определенного цвета и размера по запросу.

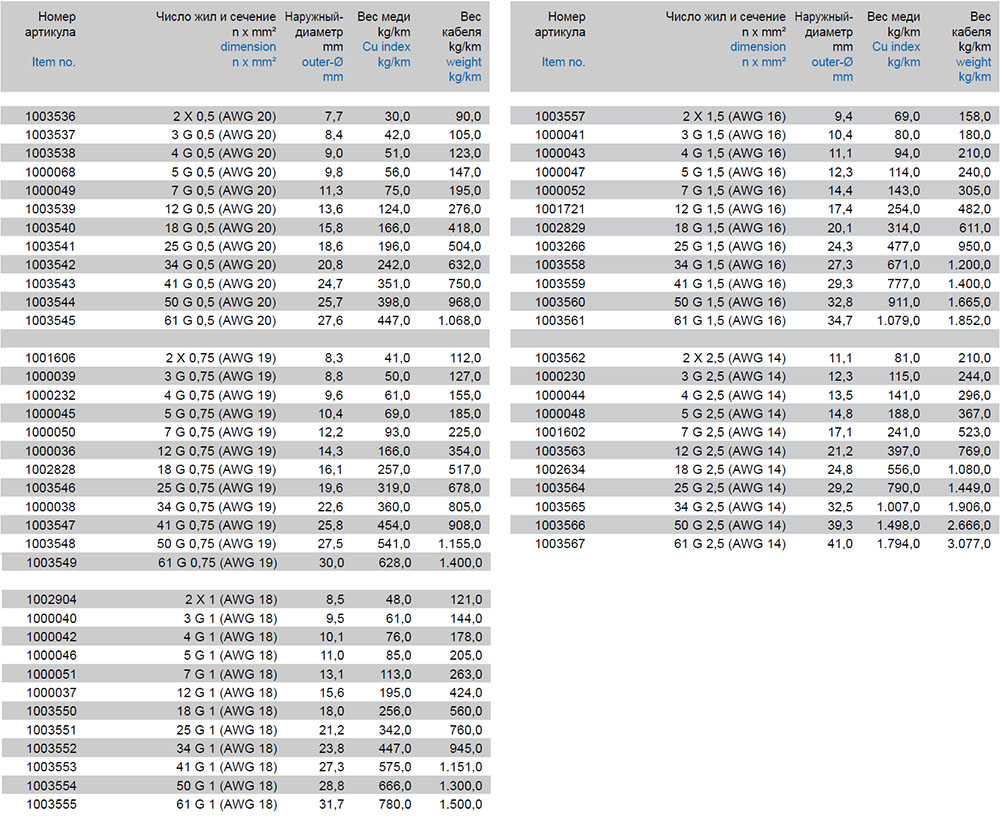

Характеристики гибкого кабеля управления TKD MULTINORM-CY H05VVC4V5-K HAR-UL-CSA

Модели гибкого кабеля управления TKD MULTINORM-CY H05VVC4V5-K HAR-UL-CSA:
1003536, 1003537, 1003538, 1000068, 1000049, 1003539, 1003540, 1003541, 1003542, 1003543, 1003544, 1003545, 1001606, 1000039, 1000232, 1000045, 1000050, 1000036, 1002828, 1003546, 1000038, 1003547, 1003548, 1003549, 1002904, 1000040, 1000042, 1000046, 1000051, 1000037, 1003550, 1003551, 1003552, 1003553, 1003554, 1003555, 1003557, 1000041, 1000043, 1000047, 1000052, 1001721, 1002829, 1003266, 1003558, 1003559, 1003560, 1003561, 1003562, 1000230, 1000044, 1000048, 1001602, 1003563, 1002634, 1003564, 1003565, 1003566, 1003567
