Соединительная литьевая муфта для кабелей с пластмассовой и бумажной изоляцией и цепей управления SMARTA
Применение
Для соединения 3-, 4- и 5-жильных кабелей с пластмассовой или бумажной изоляцией на напряжение 1 кВ, используемых в качестве кабелей связи, а также для перехода между кабелями с бумажной и пластмассовой изоляцией.

Стандарты
Удовлетворяет следующим требованиям:
− SS 424 14 44, издание 1
− EBR KJ 24:89
Конструкция

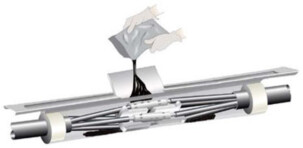

Муфта состоит из прозрачной литейной формы с гибкими уплотняющими кольцами, устанавливаемыми между формой и кабелем. Композитная литьевая смола и отвердитель перемешиваются в герметичном пакете. После затвердевания муфта становится механически прочной. Обратите внимание на то, что чем ниже температура, тем больше времени потребуется для затвердевания. Время затвердевания уменьшается, если литьевая смола до использования хранилась в теплом месте. Не следует устанавливать SMARTA при температуре ниже -10 °C.

Для соединения кабелей с бумажной и пластмассовой изоляцией необходимо использовать набор РРС. При соединении кабелей с пластмассовой и бумажной изоляцией используются соединители с разделением.

Муфта также идеально подходит для соединения кабелей с оптоволокном, которые должны соединяться без нагрева. Материалы для соединения оптоволокна в комплект поставки не входят. Муфту можно использовать на глубине до 10 метров.

Заказывается отдельно
− Соединители
− РРС

Композитная литьевая смола. Зависимость времени затвердевания от температуры.
Обозначение
Поперечное сечение жилы
Максимальное количество жил кабеля для цепей управления
Диаметр кабеля
Литейная форма
Вес
медь
алюминий
есть
нет
длина
диаметр

мм2
отдельный экран
мм
мм
кг/компл.
SMARTA 10-52,5-10-14275-27240350,8
SMARTA 11-56-16-273915-30340401,2
SMARTA 1225-7025-5091-25-50540723,6
SMARTA 1395-15070-150--30-65660967,6
SMARTA 14185-240185-240--35-7084010510,5
Заказывается отдельно
КомплектПрименяется дляВес, кг/компл.
PPC 11SMARTA 10-5 / SMARTA 11-50,2
PPC 12SMARTA 120,3
PPC 13SMARTA 130,4
PPC 14SMARTA 140,5
