Габаритные чертежи SMTD, SMTXD, SMTA, SMTPA - Кабельная арматура Kabeldon

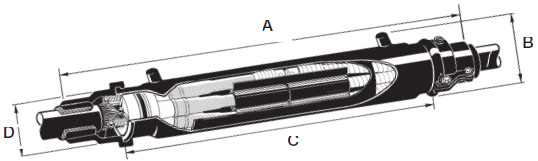

Обозначение	Размеры в мм
	A	B	C	D
SMTXB 1502	1135	175	900	100
SMTXB 1502 L*	1335	175	1100	100
SMTXB 1503	1500	228	1200	150
SMTXB 1522	1135	175	900	100
SMTXB 1522 L*	1335	175	1100	100
SMTXB 1522 W**	1135	175	900	100
SMTXB 1532	1135	175	900	100
SMTXB 1532 L*	1335	175	1100	100
SMTXB 1532 W**	1135	175	900	100
SMTXB 1533	1500	228	1200	150

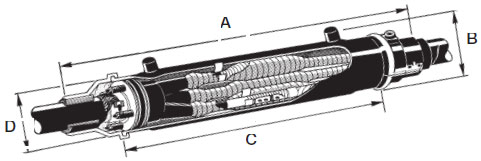

Обозначение	Размеры в мм
	A	B	C	D
SMTXD 3613	1500	228	1200	150
SMTXD 3623	1500	228	1200	150
SMTXD 3633	1500	228	1200	150

* L — удлиненный тип, позволяет осущесвить транспозицию проводников для обеспечения необходимой последовательности фаз.

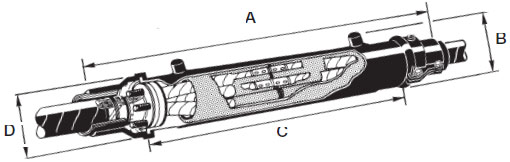

Обозначение	Размеры в мм
	A	B	C	D
SMTD 152 K	1135	175	900	100
SMTD 152 LK	1335	175	1100	100
SMTD 153 K	1500	228	1200	150
SMTD 152 RK	1935	175	1700	100

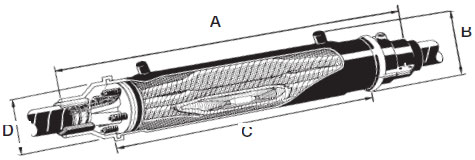

Обозначение	Размеры в мм
	A	B	C	D
Для кабелей с поясной изоляцией
SMTA 24362	1335	175	1100	100
Для кабелей с поясной изоляцией или кабелей в отдельной свинцовой оболочке
SMTPA 24523	1500	228	1200	150
