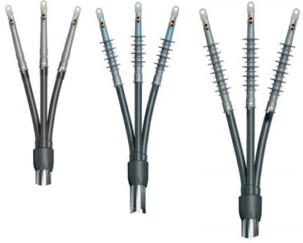

Концевая муфта для кабелей с медным ленточным экраном SOT 7,2-36 кВ
Применение
Предъизготовленная концевая кабельная муфта для трехжильных кабелей с изоляцией из сшитого полиэтилена или этиленпропиленового каучука и алюминиевыми или медными жилами и медным ленточным экраном на напряжение 7,2-36 кВ для установки внутри помещения.
Стандарты
Удовлетворяет следующим требованиям:
− CENELEC HD 629.1 S1
− IEEE 48 1996
Конструкция
Предъизготовленная концевая кабельная муфта из силиконовой резины с интегрированным слоем для контролем поля и верхним уплотнением.
Муфты для применения вне помещения оснащены долговечными юбками для увеличения длины пути тока утечки.
Муфты для установки внутри помещения также можно устанавливать в помещениях с высокой влажностью.
Комплект включает медные оплетки и пружины с постоянным усилием для заземления медного ленточного экрана. В комплект также входят комплект для герметизации ответвлений и защитные термоусаживаемые рукава.
Перечень концевых муфт для внутренней/наружной установки для трехжильных кабелей с медным ленточным экраном: SOT 101-3 RC, SOT 102-3 RC, SOT 102-3 RD, SOT 103-3 SD, SOT 241A-3 RC, SOT 241-3 RC, SOT 241-3 RD, SOT 241-3 SD, SOT 242-3 SD, SOT 242-3 TD, SOT 361-3 TB, SOT 361-3 UB, SOT 243A-3 RA, SOT 243-3 RA, SOT 243-3 RB, SOT 244-3 SB, SOT 244-3 TB, SOT 245-3 TB, SOT 361-3 TB, SOT 361-3 UB

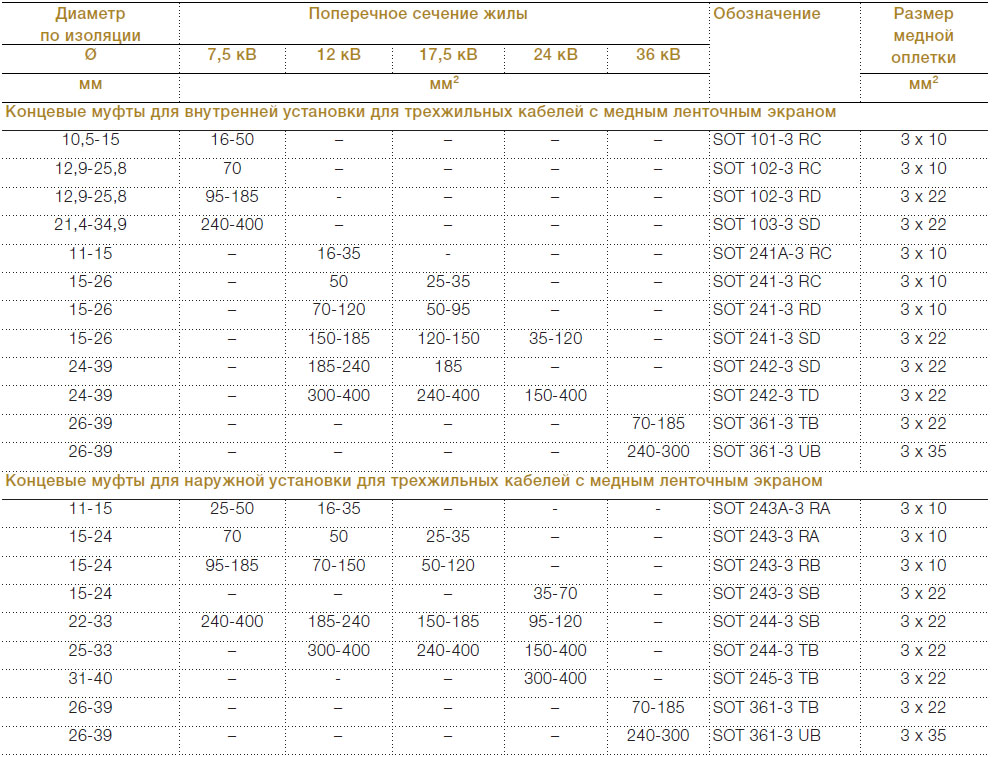

Технические характеристики концевых муфт SOT 7,2-36 кВ
