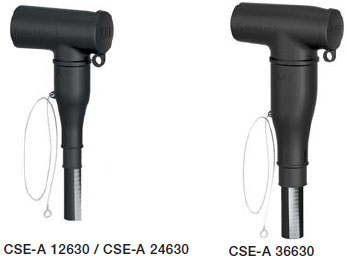

Экранированный кабельный адаптер CSE-A 12-36 кВ, 630А
Область применения
Экранированный кабельный адаптер на напряжение 12-36 кВ для одножильных или трехжильных кабелей с алюминиевыми или медными жилами с изоляцией из сшитого полиэтилена или этиленпропиленового каучука с алюминиевой/стальной проволочной броней или без нее. Адаптер может  применяться как вне, так и внутри помещения.

Совместим со стандартными вводами с конусами внешнего типа согласно EN 50181. Разъемы с номинальным током:
− 630 A: интерфейс C1 с болтом M16
− 1250 A: интерфейс C2 с болтом M16

Стандарты
Удовлетворяет следующим требованиям:
− CENELEC, HD 629.1 S2
Конструкция
Адаптер CSE-A изготовлен из трехслойной резины — проводящий внутренний слой, изолирующий слой и проводящий внешний слой вулканизированы вместе для получения наилучшего соединения между слоями. Кабельные адаптеры имеют точку замера емкости с защитой и проводом заземления.

− Поставляются в трехфазном исполнении, в комплекте с кабельными наконечниками, соединительными болтами, комплектом заземления и адаптерами для плавного перехода напряжений. Адаптеры предназначены для обеспечения надежной установки. Трехжильные кабели поставляются вместе с комплектом для герметизации ответвлений.

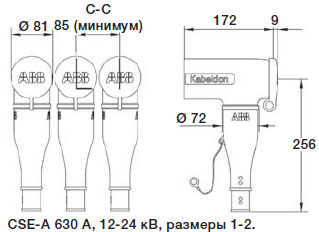

Габаритные размеры CSE-A 12-36 кВ, 630А
Перечень угловых адаптеров для трех одножильных кабелей: CSE-A 12630-01 R, CSE-A 12630-02 S, CSE-A 12630-03 T, CSE-A 24630-01 S, CSE-A 24630-02 T, CSE-A 24630-03 T, CSE-A 36630-01 S, CSE-A 36630-02 T, CSE-A 36630-03 U
Перечень угловых адаптеров для трехжильных кабелей: CSE-A 12630-01 RA, CSE-A 12630-02 SB, CSE-A 12630-02 TB, CSE-A 12630-03 TB, CSE-A 24630-01 SB, CSE-A 24630-02 TB, CSE-A 24630-03 TB, CSE-A 36630-01 SB,CSE-A 36630-02 TB

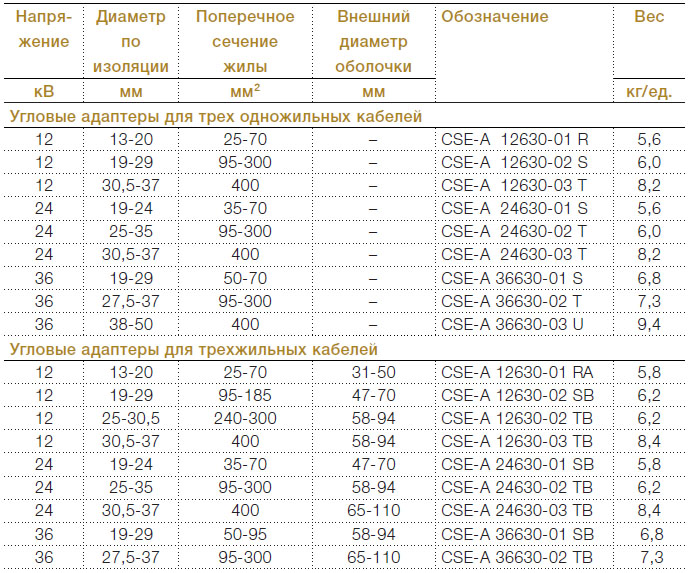

Технические характеристики экранированных кабельных адаптеров CSE-A 12-36 кВ, 630А
