Соединительная муфта для кабелей с медным ленточным экраном SOJ EA 12-24 кВ
Применение
Предъизготовленная кабельная муфта для одножильных или трехжильных кабелей с изоляцией из сшитого полиэтилена или этиленпропиленового каучука и алюминиевыми или медными жилами и медным ленточным экраном на напряжение 12-24 кВ.
Конструкция
Корпус соединительной муфты выполнен из резины и состоит из трех слоев: проводящий внешний слой, изолирующий слой и проводящий внутренний слой.

Корпус соединительной муфты перед установкой предварительно расширяется пластиковыми вставками. После подключения кабелей и центрирования соединительной муфты вставки удаляются. Таким образом корпус соединительной муфты обеспечивает плотное облегание изоляции кабеля и реагирует на изменения параметров кабеля в ходе нагрузки.

Необходимо использовать следующие комплекты:
SOJ EA
− Снабжен медными оплетками и пружинами с постоянным усилием для восстановления кабельной оболочки медного ленточного экрана и комплектом для армирования из литьевой смолы для восстановления внешней оболочки.

Примечание
− Соединители жил кабеля в комплект не входят. Их следует заказывать отдельно.
Перечень соединительных муфт SOJ EA 12-24 кВ: SOJ 121-3 EA, SOJ 122-3 EA, SOJ 123-3 EA, SOJ 124-3 EA, SOJ 241-3 EA, SOJ 242-3 EA, SOJ 243-3 EA

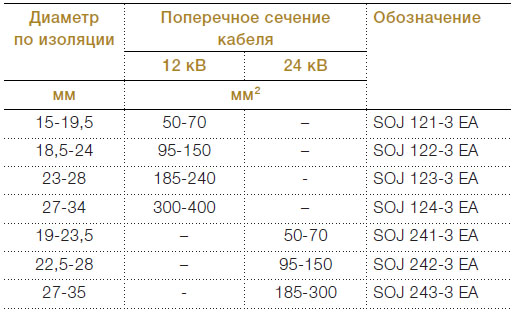

Технические характеристики соединительных муфт SOJ EA 12-24 кВ


Дополнительные принадлежности, которые заказываются отдельно
Adapter
TS
WIM
SH-SKRM
ПринадлежностиПрименение
AdapterКабели различных размеров
TSКомплект для трехжильных кабелей с сегментированной жилой
WIMГерметизация
ARMКомплект армирования
SH-SKRMБолтовой разъем
