Изолированный кабельный адаптер TB-A 12, 12 кВ
Применение
Экранированная концевая кабельная муфта для соединения кабелей с изоляцией из сшитого полиэтилена или этиленпропиленового каучука на на напряжение 12 кВ в распределительном устройстве типа ABB SafeLink.

Стандарты
Удовлетворяет следующим требованиям:
− CENELEC, HD 629.1
Конструкция

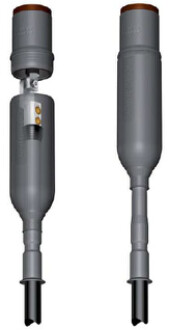

TB-A представляет собой изготовленную из резины экранированную концевую кабельную муфту. Поставляется
в трехфазных комплектах с концевыми кабельными муфтами, двухэлементными защитными колпачками, кабельными наконечниками со срезаемыми болтами, смазкой,  тканью для чистки и инструкцией по установке. Благодаря интеллектуальному методу установки верхняя часть двухэлементного защитного колпачка крепится к вводу.

Для выполнения измерений нижняя часть защитного колпачка может быть легко снята, открывая зажимную часть ввода.

Примечание
− Для трехжильных кабелей с общим медным проволочным экраном следует использовать комплект для разделения экрана или комплект для герметизации ответвлений.
Поперечное сечение разъемаОбозначениеДлинаВес
мм2ммкг/компл.
Три одножильных или один трехфазный комплект
10-35TB-A 12630-14002,65
50-150TB-A 12630-24002,90
185-300TB-A 12630-34503,10
Технические характеристики
ОбозначениеUcUrUresInIhcIsКласс разряда линии по МЭК
[кА]
[кА]
[кА]
[кА]
[кА]
[кА]
CSAP-A 12 5 кА121539,156516-
CSAP-A 12 10 кА12154010100161
CSAP-A 24 5 кА243078,256516-
CSAP-A 24 10 кА24308010100161
Дополнительные принадлежности, которые заказываются отдельно
PSSK
TSH
ОбозначениеОписание
TSHКомплект для герметизации ответвлений
PSSKКомплект для разделения экрана
