Комплект для разделения экрана PSSK
Применение
Для трехжильных кабелей с изоляцией из сшитого полиэтилена или этиленпропиленового каучука с общим алюминиевым или медным проволочным экраном.

Используется для предотвращения пробоя между фазами в небольших пространствах, например, в ячейке распределительного устройства. Используется вместе с экранированным разъемом CSE-A, экранированным адаптером KAP или концевой кабельной муфтой SOT.

Стандарты
Удовлетворяет требованиям EBR KJ 25:99.

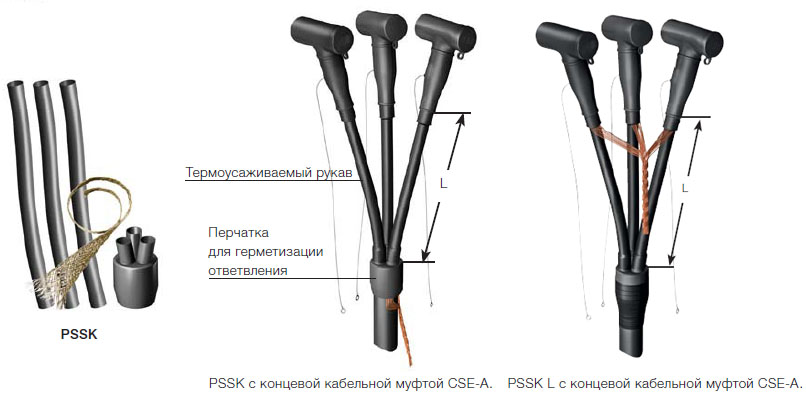

Конструкция
PSSK Длина 1,2 м для кабелей с медным проволочным экраном. Медная оплетка с поперечным сечением экрана 25 мм² установлена на каждой фазе и соединена к проволочным экраном кабеля. Термоусаживаемые перчатки для герметизации ответвлений и защитные рукава используются в качестве внешней оболочки. Ее можно обрезать, если для установки требуется меньшая длина.

PSSK E Длина 1,2 м для кабелей с алюминиевым проволочным экраном. Медная оплетка с поперечным сечением экрана 25 мм² установлена на каждой фазе и подсоединена к проволочным экранам кабеля. Термоусаживаемые перчатки для герметизации ответвлений и защитные рукава используются в качестве внешней оболочки. Ее можно обрезать, если для установки требуется меньшая длина.

PSSK L Длина 1,2 м для кабелей с медным или алюминиевым проволочным экраном. Удлиненный вариант для термоусадки, если требуется расположить под землей. Чтобы обеспечить водонепроницаемость, мастика, вулканизиaрованная лента
и защитная лента используются на нижней части перчатки для герметизации ответвлений.

Примечание
− Кабельные разъемы и концевые кабельные муфты заказываются отдельно.
Технические характеристики комплектов для разделения экрана PSSK
Поперечное сечение проводникаОбозначениеДлинаВес
12 кВ24 кВ36 кВ42 кВL
мм2ммкг/компл.
10-9510-35--PSSK 112001,9
95-30050-30050-150-PSSK 212002,5
--95-30095-300PSSK 312003,4
10-9510-35--PSSK 1 E12001,9
95-30050-30050-150-PSSK 2 E12002,5
--95-30095-300PSSK 3 E12003,4
10-7010-35--PSSK 1 L20003,3
95-30050-30050-9550-95PSSK 2 L20003,9
--95-30095-300PSSK 3 L20004,8
