Ответвительная муфта для кабелей с пластмассовой изоляцией SAGA 11 Y
Применение
Ответвление 3-, 4-жильных кабелей с пластмассовой изоляцией на напряжение 1 кВ.

Стандарты
Удовлетворяет следующим требованиям:
- SS 424 14 44, издание 1
- EBR KJ 24:89
Конструкция

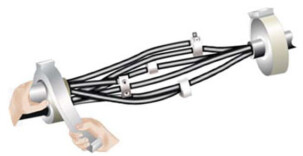

Муфта состоит из прозрачной литейной формы с гибкими уплотняющими кольцами, устанавливаемыми между  формой и кабелем. Композитная литьевая смола и отвердитель перемешиваются в герметичном пакете. После затвердевания
муфта становится механически прочной. Время затвердевания уменьшается, если литьевая смола до использования хранилась в теплом месте.

Обратите внимание на то, что чем ниже температура, тем больше времени потребуется для затвердевания. Не следует устанавливать SAGA 11 Y при температуре ниже -10 °C.

Ответвление осуществляется с помощью зажимов, которые пронизывают изоляцию главного кабеля. Зажимы входят в комплект и затягиваются гаечным ключом с регулируемым крутящим моментом.

Муфту можно использовать на глубине до 10 метров.
Композитная литьевая смола. Зависимость времени затвердевания от температуры.
Обозначение
Поперечное сечение проводника
Диаметр
Размеры
Вес
главный кабель
ответвление
главный кабель
ответвление
длина
диаметр

мм2
мм
мм
кг/компл.
SAGA 11 Y16-5010-5015-305-25500964,5
