Адаптер для параллельного соединения кабелей с медным ленточным экраном CSEP-A 12-36 кВ, 630А
Область применения
CSEP-A представляет собой экранированный адаптер для кабеля, предназначенный для подсоединения к экранированному кабельному адаптеру CSE-A 630. Используется для одножильных или трехжильных кабелей с алюминиевыми или медными жилами с изоляцией из сшитого полиэтилена или этиленпропиленового каучука на напряжение 12-36 кВ с алюминиевой/стальной проволочной броней или без нее.

Стандарты
− Отвечает требованиям CENELEC HD 629.1 S2.
Конструкция
Адаптер CSEP-A изготовлен из трехслойной резины — проводящий внутренний слой, изолирующий слой и проводящий внешний слой вулканизированы вместе для получения наилучшего соединения между слоями.

При установке CSEP-A на CSE-A заглушка и защитный колпачок должны быть перемещены с CSE-A на параллельный разъем CSEP-A. Таким образом будет заново установлена точка замера емкости.

− Поставляется в трехфазном исполнении в комплекте с кабельными наконечниками, соединительными болтами, адаптерами для плавного перехода напряжений, а также с интегрированным проводом заземления.

Примечание
− Для трехжильных кабелей с общим медным ленточным экраном следует использовать комплект для разделения экрана или комплект для герметизации ответвлений.

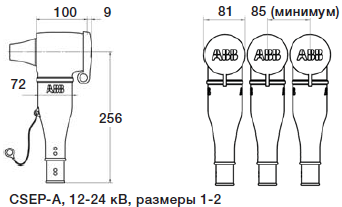

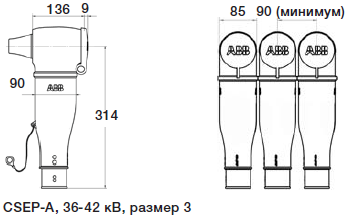

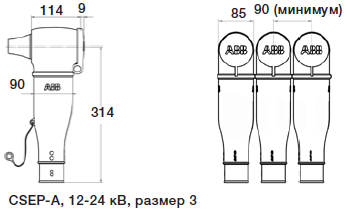

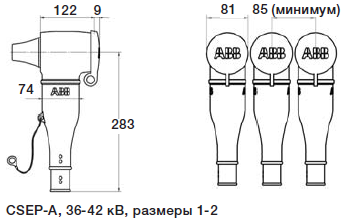

Габаритные размеры CSEP-A 12-36 кВ
Перечень параллельных адаптеров для трех одножильных кабелей CSEP-A 12-36 кВ: CSEP-A 12630-01 R, CSEP-A 12630-02 S, CSEP-A 12630-03 T, CSEP-A 24630-01 S, CSEP-A 24630-02 T, CSEP-A 24630-03 T, CSEP-A 36630-01 S, CSEP-A 36630-02 T, CSEP-A 36630-03 U
Перечень параллельных адаптеров для трехжильных кабелей CSEP-A 12-36 кВ: CSEP-A 12630-01 RA, CSEP-A 12630-02 SB, CSEP-A 12630-03 TB, CSEP-A 12630-03 TB, CSEP-A 24630-01 SB, CSEP-A 24630-02 TB, CSEP-A 24630-03 TB, CSEP-A 36630-01 SB, CSEP-A 36630-02 TB

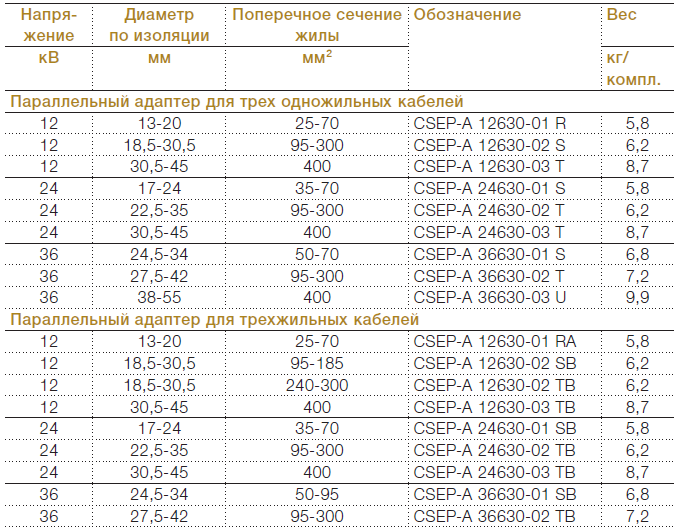

Технические характеристики адаптеров для параллельного соединения кабелей CSEP-A 12-36 кВ
